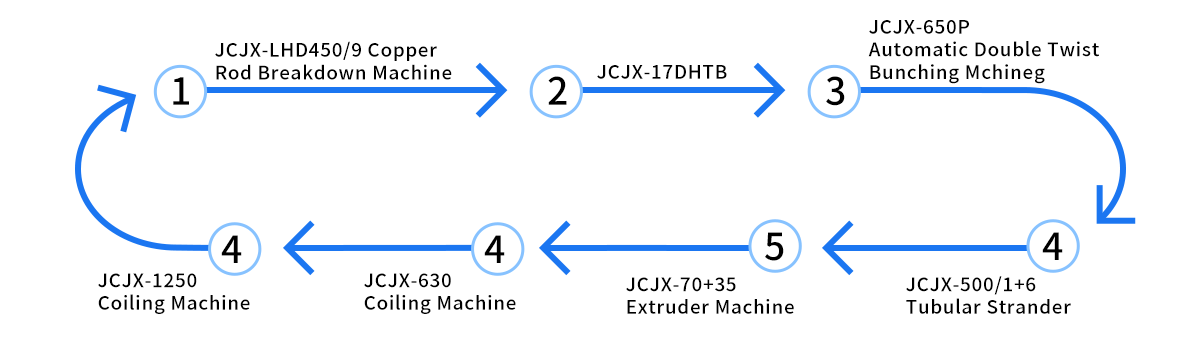

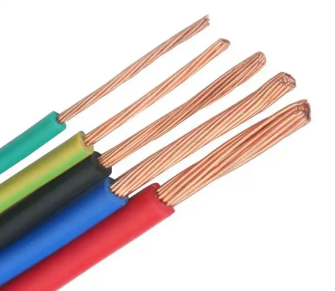

Aşağıdaki şekilde gösterildiği gibi toplam yedi üretim hattı bulunmaktadır:
1. JCJX-LHD450/9 Bakır Çubuk Kırma Makinesi
2.JCJX-17DHTB
3. JCJX-650P Otomatik Çift Büküm Demetleme Makinası
4. JCJX-500/1 6 Borulu Büküm
5. JCJX-70 35 Ekstruder Makinesi
6. JCJX-630 Sarma Makinesi
7. JCJX-1250 Sarma Makinesi

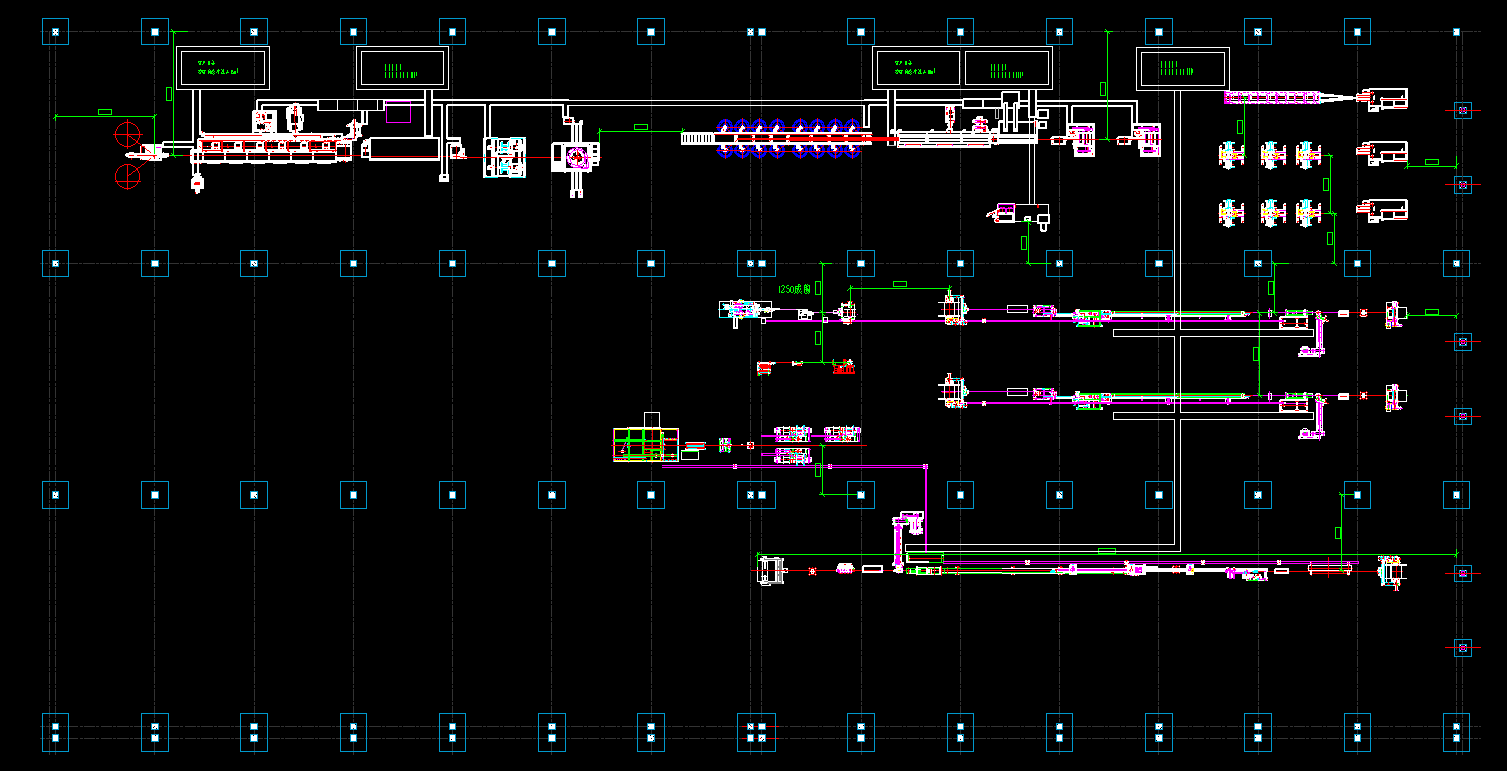

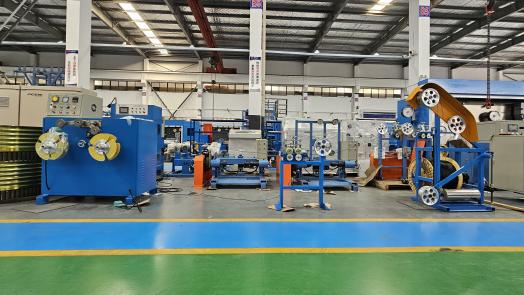

Müşteri fabrika planlama çizimleri

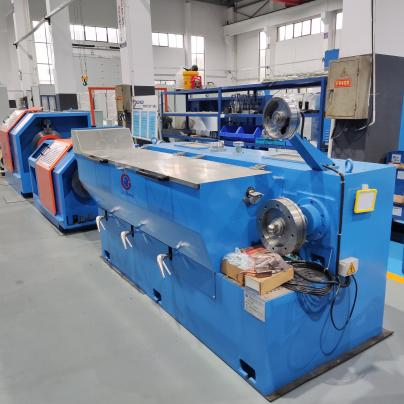

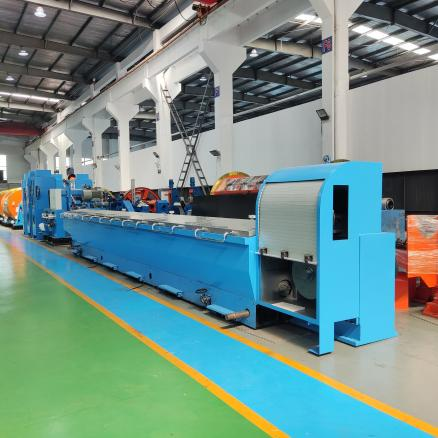

JCJX-LHD450/9
LHT450 Bakır Çubuk Kırma Makinesi, 8mm çapındaki bakır teli 1,2mm-4,0mm'ye kadar çeken bir çekme ekipmanıdır. Demir döküm redüktör gövdesine sahiptir, düşük sesle çalışır ve yüzeyi tungsten karbür ile kaplanmıştır.
Maksimum giriş çapı: Φ 8mm
Çıkış çapı: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Makine Tipi | LHT450/13 | LHT450/11 | LHT450/9 |
| Maks.Giriş Çapı(mm) | φ8 | φ8 | φ8 |
| Çıkış Çapı (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Maks. hat hızı(m/s) | 25 | 22 | 20 |
| Vücut yapısı | Ütülenmiş döküm |
| İletim türü | Yüksek hassasiyetli taşlama dişlisi ile |
| Hız ırgat Dia'sını düzeltin. (mm) | Hız ırgat Dia'sını düzeltin. (mm) |
| Irgat çizimi | φ450 |
| Ana motor gücü (KW) | Tungsten ile kaplanmış |
| Hız ırgat motorunu (KW) düzeltin | 280 |
| Yağlama tipi | 75 |
| Yağlama tipi | Daldırma |
| İsteğe bağlı ekipman | 1.450T sürekli tavlama cihazı 2. Çifte komisyon 3. Sarıcı 4、WS-1000 alımı |
JCJX-17DHTB
Çekme hızı yüksek hızlı ve düşük hızlı tel çekme makineleri arasındadır. İşleme sertleşmesini ortadan kaldırmak ve metalin plastisitesini eski haline getirmek için çekme işlemi sırasında tel üzerinde çevrimiçi ısıl işlem gerçekleştirebilen sürekli bir tavlama cihazı ile donatılmıştır.
1. Çift invertörlü otomatik gerilim kontrol sistemi.
2. 250 dökme demir ana çerçeveyi, hassas makineleri, şoksuz birleştirin.
3. Aşınmaya dayanıklı tungsten ile işlenmiş ırgat.
4. Sürekli tavlama, şaftlı ve şaftsız sarma makinesi ve sarma makinesi için uygundur.
| Makine tipi | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Maks. Giriş Çapı (mm) | Φ3,5 |
| Çıkış Çapı (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Maks. Öl Hayır. | 13 | 9 | 17 | 17 |
| Maks. Hat Hızı(m/dak) | 2000 | 1200 | 1800 | 1200 |
| Gövde Yapısı | ütülenmiş döküm | | | |
| Makinenin kayma oranı | %20 | %18 | %20 | %18 |
| İletim Türü | 280 | 300 | 250 | 260 |
| Sabit Hız Kapstan Çapı. (mm) | Yüksek hassasiyetli taşlama dişlisi ile | Zincire göre |
| Alma Motor Gücü (KW) | 11(15) | 11 |
| Yağlama Tipi | Tam daldırma | Sprey tipi |
| Sarma Bobin Boyutu (mm) | Φ500/Φ630(Delik Φ127mm) veya gereksinime göre değiştirildi |
| Opsiyonel Ekipmanlar | 1. Sürekli tavlama cihazı 2. Sarıcı |
| Çevrimiçi Sürekli Tavlama Cihazı |
| Tür | 350 ton | 250T/B | 250 ton/yıl |
| Makine Yapısı | Yatay | Dikey | Dikey |
| Tavlama Tekerleği Çapı (mm) | Φ350 | Φ250 | Φ250 |
| Tavlama Tel Çapı (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Tavlama Koruma Tipi | Buhar veya Azot |
| Tavlama Gerilimi | 0-65V(DC) | 0-60V(DC) |
| Tavlama Akımı | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

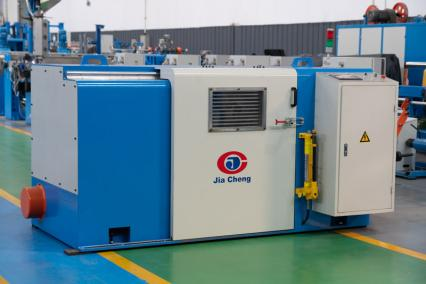

JCJX-650P Otomatik Çift Büküm Demetleme Makinası
7 telden fazla olan çıplak bakır tel, kalay kaplı tel ve vernikli telin bükülmesi için uyarlanmıştır. Tel koptuğunda otomatik olarak fren yapan manyetik fren, manyetik toz kavrama tipini benimser. (PLC kontrol çıkışı).
1. Dönüştürücü INOVANCE markasını benimser, Rulmanlar ithal markalardır.
2. Motor ulusal birinci sınıf markayı benimser
3. Alçak gerilim açma-kapama, fren, yurtiçinde ve yurtdışında üst sınıf markayı benimser.
| Makine Tipi | JCJX-300P | JCJX-500P | JCJX-500PB |
| Kullanım | 7 çıplak bakır, kalaylı tel, emaye telin demetlenmesi için |
| Kontrol Tipi | PLC HMI İnvertör kontrolü |
| Büküm Bölümü alanı (mm2) | 0,035-0,45 | 0.05-2.50 | 0.05-4.00 |
| Bakır Tel Çapı (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Büküm Aralığı (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Büküm Yönü | S veya Z |
| Alma Gerginliği | Gerginlik Manyetik kavrama ile kontrol edilir |
| Maksimum Ana Mil Hızı (r/dak) | 3000 | 3000 | 2500 |
| Geçiş Türü | Enine ve mesafe enine yataklanarak ayarlanabilir |
| Rulman Yağlaması | Yüksek sıcaklıktaki yağla yağlama nipeli | İnce yağlı yağlama, sirkülasyon soğutma |
| Bobin Yükleme&Boşaltma Tipi | Hidrolik tip |
| Maks. Bobin Çapı. | Φ300 | Φ500 | Φ500 |
| Otomatik Durdurma Ünitesi | Ayar uzunluğuna ulaşıldığında otomatik durma ve telin içte ve dışta kırılması |
| Fren | Manyetik fren |
| Motor Gücü(kw) | 4 | 5.5 | 5.5 |
| Ana Mil Merkezi Yüksekliği (mm) | 630 | 700 | 700 |

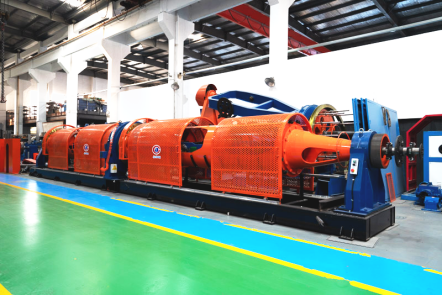

JCJX-500/1 6 Borulu Büküm
Makine bakır telli tel, çelik çekirdekli alüminyum tel ve çelik halat yapmak için kullanılır. Ayrıca telli çelik tel ve yalıtımlı tel için de kullanılabilir.
Farklı modellere göre maksimum büküm dış çapı seçilebilir: 12 mm ve 15m Farklı modellere göre büküm adımı aralığı 20~181, 20~331, 36~274'tür.
1. Uygun PLC HMI invertör kontrolünü çalıştırın.
2. Düşük maliyet ve yüksek verimlilik.
3. Yüksek hız, yüksek kapasite.
4. Bu makine bakır telli tel, çelik çekirdekli alüminyum tel ve çelik halat yapmak için kullanılır. Aynı zamanda çok telli çelik tel ve yalıtımlı tel için de kullanılabilir.
| Makine tipi | 400 tipi | 500 tipi | 630 tipi |
| Tek bakır tel çapı | Ø1.0-2.5mm | Ø 1,3-4,5 mm |
| Tek çelik tel çapı | Ø1.5-3.0 | Ø1.3-3.5mm |
| Tek alüminyum tel çapı | Ø1.5-4.0mm | Ø1.8-5mm |
| Maksimum telli çap. | 12mm | 15mm |
| Adım aralığı | 20-181 mm | 20-331 mm | 36-274 mm |
| Tüp dönüş hızı | 700 dev/dak | Büyük rulman tipi 600 dev/dak | Büyük rulman tipi 500 dev/dak |
| Destek tekerleği 500 dev/dak | Destek tekerleği 350 dev/dak |
| Çekiş tekerleği çapı | Ø800 400 mm | Ø1250mm | Ø1250mm |
| İplikçik içindeki ödeme bobini | 400mm | 500 mm | 630mm |
| Sarma bobini boyutu | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

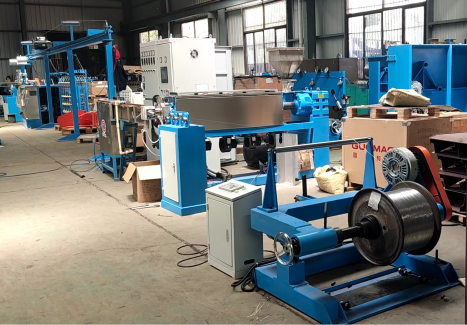

JCJX-70 35 Ekstruder Makinesi
Vidanın hassas tasarımı, dayanıklı, mukussuz, kromu çıkarmaz, rengi hızlı bir şekilde değiştirir, yüksek kapasiteli, yüksek kalite, telin eş merkezliliği %90'dan fazladır, yüksek hassasiyet ±0,03'tür. Dokunmatik ekranlı PLC kontrolü, kolay kullanım, daha fazla hommizasyon.
1. Kullanımı: PVC, LDPE, NAYLON, TPU ile kablo izolasyonunda kullanılır.
2. Üretim hattı şunlardan oluşur: ödeme, ana makine, ana dolap, sabit oluk, çekiş, kaldırma.
3. İsteğe bağlı parçalar: tırtıl, köpüklü makine, çap test lazer ölçer, LSZH vidası, portal tipi alma ve ödeme, uçtan şaft tipi alma ve ödeme.
| Tür | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Vida Çapı (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Vida L/D Oranı | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstrüzyon Kapasitesi (kg/saat) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstrüzyon Kapasitesi (kg/saat) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstrüzyon Kapasitesi (kg/saat) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Ana Motor Gücü | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Toplam Güç | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Bitmiş Çap (mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ödeme Bobin Boyutu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Ödeme Gücü | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Çekme Ünitesi Tipi | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Tırtıl | Kapastan Tırtıl |
| Çekme Ünitesi Gücü | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akümülatör Uzunluğu (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Sarma Bobin Boyutu (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Alma Gücü | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Hat Hızı(m/dak) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Boyut(m) (U*G*Y) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3.6*2.1 |
| Ağırlık(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 Sarma Makinesi
Daha sonraki paketlemeyi, nakliyeyi ve kullanımı kolaylaştırmak için esas olarak uzun tel veya kablo rulolarını bobinlere sarmak için kullanılır.
Özellik:
1. Otomatik gerginlik, ödeme ünitesini kontrol edebilir, teller bobin üzerinde mükemmel şekilde düzenlenir;
2. Otomatik ödeme setini benimsemek, ödeme havalesi düzenlidir.
3. Yüksek verimlilik, genellikle 8 saatte 700 üretir, üç kez kaldırır.
| Modeli | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Geçerli kablo aralığı | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Gerilimi aşma | Otomatik olarak |
| Ana motor hızı | 0-600 dev/dak | 0-300 dev/dak | 0-300 dev/dak |
| Bobin türü yükleniyor | Kol tipi | Elektrik türü | Elektrik türü |
| Ödeme bibbin modeli | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Dokunma modeli | Dış Çap .≤320mm İç Çap. 120mm Genişlik30-100mm | Dış Çap ≤600mm İç Çap. 200300mm Genişlik60-150mm 150-200mm | 50-250 |
| Güç | 2,2 kW | 3kw | 4kw |
| Sayaç sayacı yapısı | Tür of wheel pressure | Çift tekerlek tipi hava basıncıyla | Çift tekerlek hava basıncıyla yazın |
| İndüksiyon türü/ Ölçüm doğruluğu | Döner kodlayıcı/%0,5 | Döner kodlayıcı/%0,5 | Döner kodlayıcı/%0,5 |
