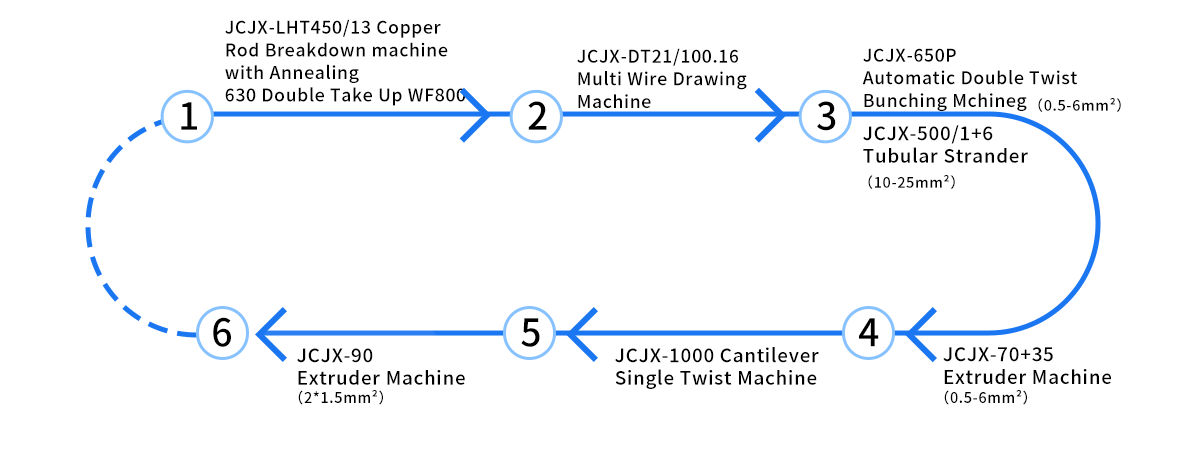

Genel ekipman tasarımı aşağıdaki gibidir:
1. LHT450/13 Tavlamalı Bakır Çubuk Kırma Makinesi 8 mm bakır telden 1,2-3,5 mm'ye kadar çekme
2. JCJX-DT21/100.16 Çoklu Tel Çekme Makinesi 0,15-0,5 mm ince teller üretir

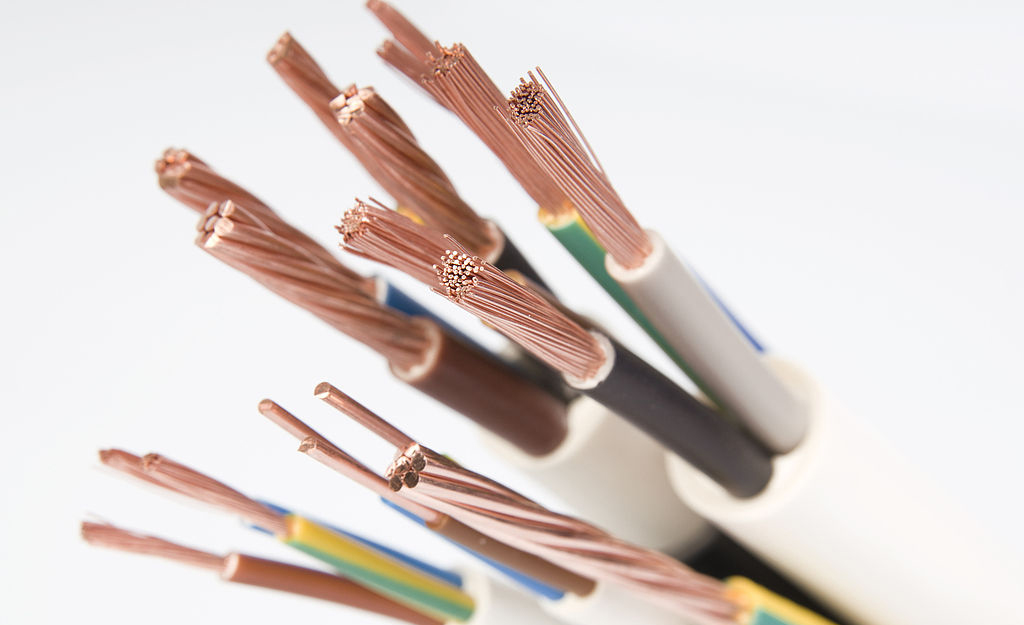

3. JCJX-650P Otomatik Çift Büküm Demetleme Makinesi 0,5-6 mm² metrekarelik yumuşak bükümlü iletkenler üretmek için 19-84 teli bükün

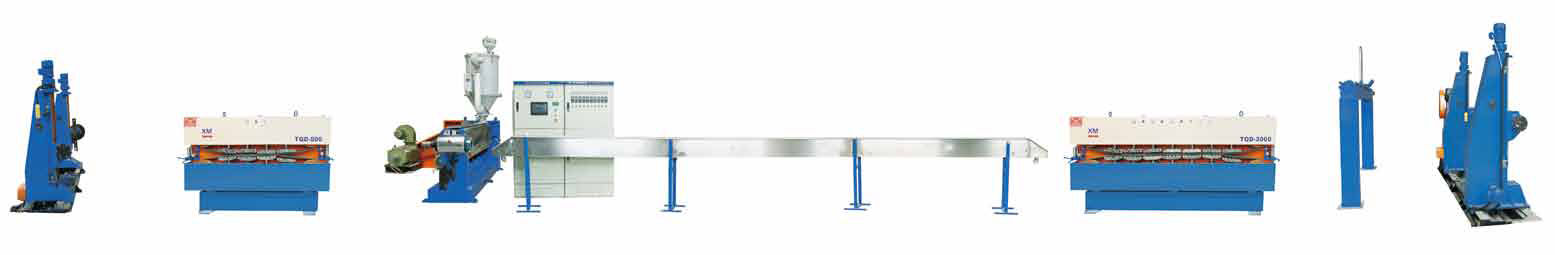

4. JCJX-70 35 Ekstruder Makinesi 0,5-6 kare tel için izolasyon ekstrüzyonu

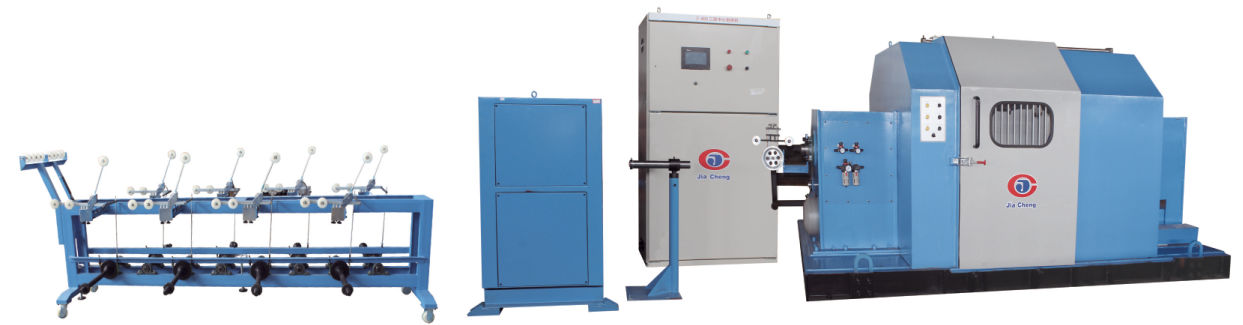

5. JCJX-1000Konsol Tek Büküm Makinesi Örülü 2-5 damarlı yalıtımlı teller

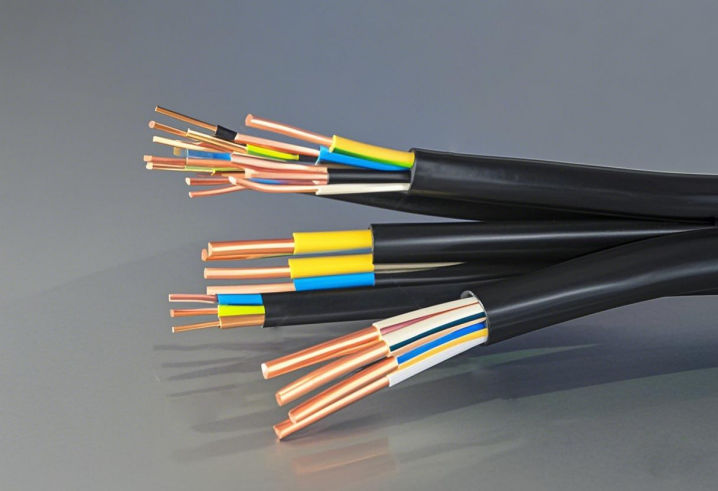

6. JCJX-90 Ekstruder Makinesi 2-5 damarlı kablo ve 2 * 1,5 mm2 düz tel için koruyucu bir kılıf sağlar

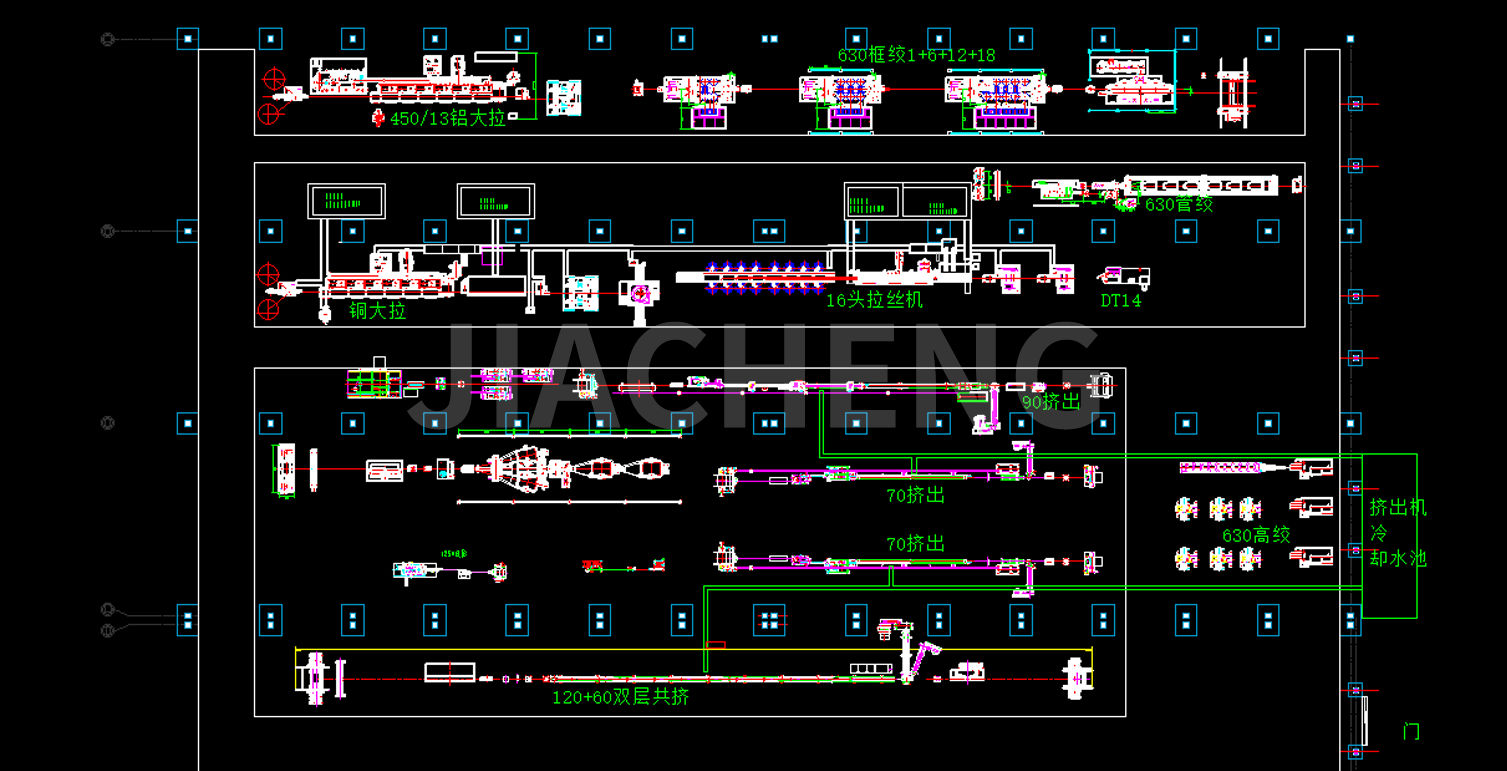

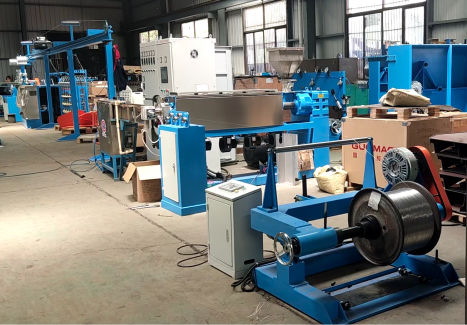

Müşteri fabrika planlama çizimleri:

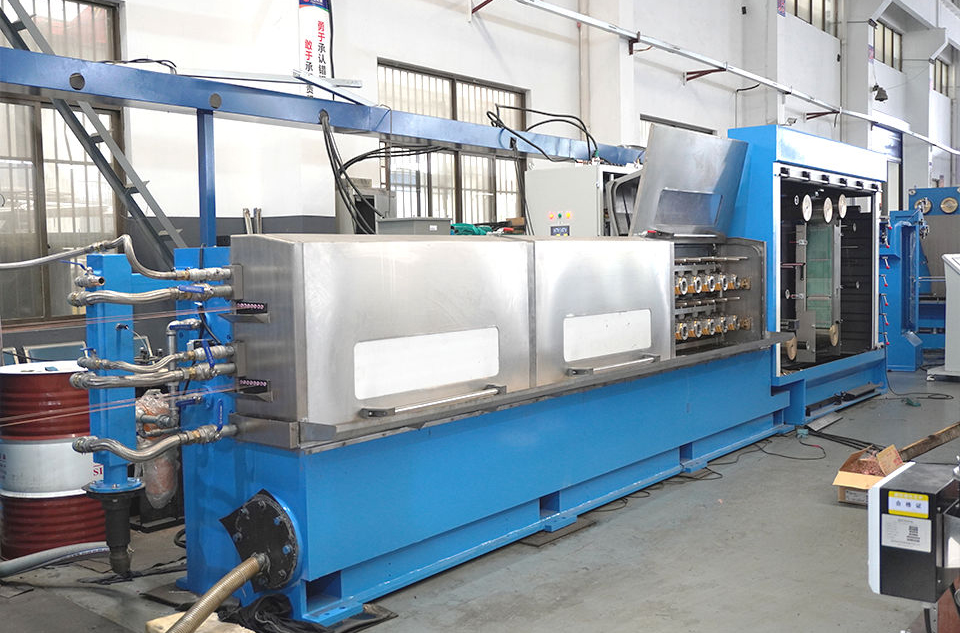

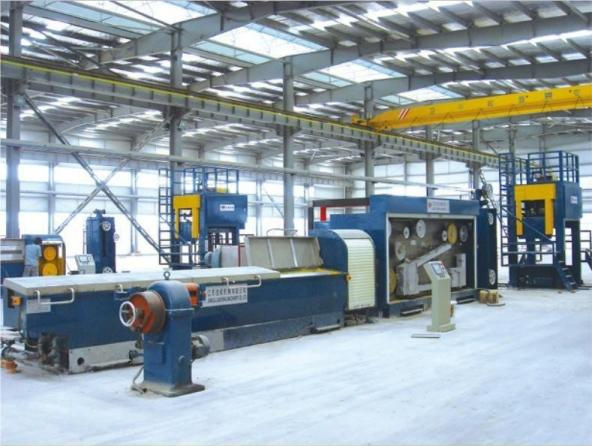

(1)LHT450/13 Tavlamalı Bakır Çubuk Kırma Makinesi
JCJX-LHT450/13 yüksek hızlı bakır çubuk kırma makinesi,∮8mm sıradan bakır çubuğu∮1.2-3.5mm yumuşak bakır tele çekmektir. Çekme ırgatları yüksek çekme hızıyla sürekli çalışabilecek bir sıra halinde düzenlenmiştir. Mekanik parçalar ve elektrik kontrolü birbiriyle uyumludur ve kullanımı kolaydır, kalıpları duraklatmadan değiştirir ve makaraları otomatik olarak değiştirir. Bu makine, kolay kullanım, yüksek verimlilik ve kaliteli ürün özelliklerine sahiptir.
| Makine Tipi | LHT450/13 | LHT450/11 | LHT450/9 |
| Maks.Giriş Çapı(mm) | φ8 | φ8 | φ8 |
| Çıkış Çapı (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Maks. hat hızı(m/s) | 25 | 22 | 20 |
| Vücut yapısı | Ütülenmiş döküm |
| İletim türü | Yüksek hassasiyetli taşlama dişlisi ile |
| Hız ırgat çapını sabitleyin (mm) | Hız ırgat çapını sabitleyin (mm) |
| Irgat çizimi | φ450 |
| Ana motor gücü (KW) | Tungsten ile kaplanmıştır |
| Hız ırgat motorunu (KW) düzeltin | 280 |
| Yağlama tipi | 75 |
| Yağlama tipi | Daldırma |
| İsteğe bağlı ekipman | 1. 450 ton sürekli tavlama cihazı 2. Çift tırmıklama 3. Sarıcı 4、WS-1000 alımı |
| Çevrimiçi Sürekli Tavlama Cihazı |
| Makine Türü | 450T | 450TB |
| Tavlama Teli Çapı. (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| Tavlama Gerilimi (V) | 0-60 | 0-60 |
| Tavlama Akımı(A) | 0-6000A (DC) | 0-5000A (AC) |
| Maks. Tavlama Hızı (m/s) | 25 |
(2)JCJX-DT21/100.16 Çoklu Tel Çekme Makinesi
Çok telli çekme makinesinin en önemli avantajlarından biri yüksek üretkenliğidir. Aynı anda birden fazla tel çekerek makine, geleneksel tek telli çekme makinelerine kıyasla çıktıyı önemli ölçüde artırır. Çok telli çekme makineleri çok yönlüdür ve bakır, alüminyum ve bunların alaşımları da dahil olmak üzere çeşitli türdeki metal çubukları ve tel demetlerini işleyebilir.
Çıkış çapı: 0,15-0,5 mm ince teller üretin
| Makine Tipi | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Çekme Teli No. | 4 Tel | 16 Tel | 20 Tel |
| Maks. Öl Hayır. | 18 | 24 | 24 |
| Maks. Giriş Çapı (mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| Çıkış Çapı (mm) | Ø0,25- Ø0,7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| Çizim Kaptan Çapı(mm) | Ø120 | Ø100 | Ø100 |
| Maks. Çizim Hızı(m/s) | 25 | 30 | 30 |
(3)JCJX-650P Otomatik Çift Büküm Demetleme Makinesi

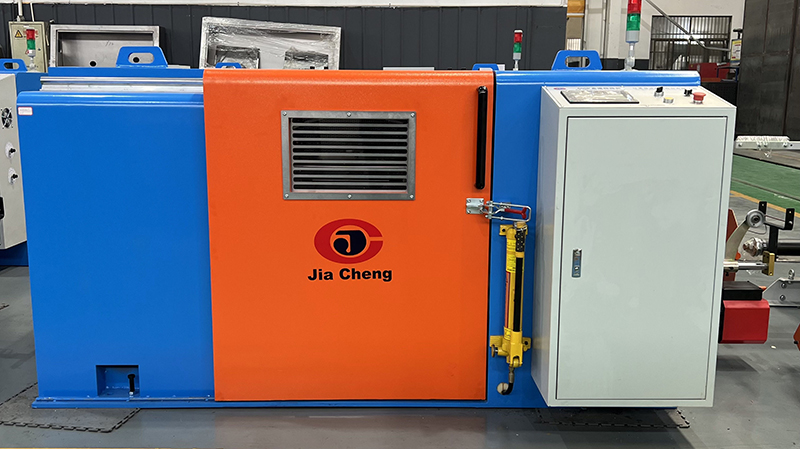

7 telden fazla olan çıplak bakır teli, kalay kaplı teli ve vernikli teli bükmek için uyarlanmıştır, Tel koptuğunda otomatik olarak fren yapan Manyetik fren, gerginlik manyetik toz kavrama tipini benimser. (PLC kontrol çıkışı)
| Makine Tipi | JCJX-650P | JCJX-800P | JCJX-1000 |
| Kullanım | 7 çıplak bakır, kalaylı tel, emaye telin demetlenmesi için |
| Kontrol Tipi | PLC HMI İnvertör kontrolü |
| Büküm Bölümü alanı (mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| Bakır Tel Çapı (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Büküm Aralığı (mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Büküm Yönü | S veya Z |
| Alma Gerginliği | Gerginlik Manyetik kavrama ile kontrol edilir |
| Maksimum Ana Mil Hızı (r/dak) | 2000 | 1200 | 800 |
| Geçiş Türü | Enine ve mesafe enine yataklanarak ayarlanabilir |
| Rulman Yağlaması | İnce yağlı yağlama, sirkülasyon soğutma | Yüksek sıcaklıktaki yağla yağlama nipeli | Yüksek sıcaklıktaki yağla yağlama nipeli |
| Bobin Yükleme&Boşaltma Tipi | Hidrolik tip |
| Maks. Bobin Çapı. | Φ630 | Φ800 | Φ1000 |
| Otomatik Durdurma Ünitesi | Ayar uzunluğuna ulaşıldığında otomatik durma ve telin içte ve dışta kırılması |
| Fren | Manyetik fren |
| Motor Gücü(kw) | 7.5 | 11 | 22 |
| Ana Mil Merkezi Yüksekliği (mm) | 850 | 900 | 1100 |
(4)JCJX-70 35 Ekstruder Makinesi
Vidanın hassas tasarımı, dayanıklı, mukussuz, kromu çıkarmaz, hızlı renk değiştirir, yüksek kapasiteli, yüksek kalite, telin eş merkezliliği %90'dan fazladır, yüksek hassasiyet ±0,03'tür. Dokunmatik ekranlı PLC kontrolü, kolay kullanım, daha fazla hommizasyon.
1. Kullanımı: PVC, LDPE, NAYLON, TPU ile kablo izolasyonunda kullanılır.
2. Üretim hattı şunlardan oluşur: ödeme, ana makine, ana dolap, sabit oluk, çekiş, kaldırma.
3. İsteğe bağlı parçalar: tırtıl, köpüklü makine, çap test lazer ölçer, LSZH vidası, portal tipi alma ve ödeme, uçtan şaft tipi alma ve ödeme.
| Tür | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Vida Çapı (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Vida L/D Oranı | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstrüzyon Kapasitesi(kg/saat) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstrüzyon Kapasitesi(kg/saat) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstrüzyon Kapasitesi(kg/saat) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Ana Motor Gücü | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Toplam Güç | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Bitmiş Çap (mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ödeme Bobin Boyutu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Ödeme Gücü | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Çekme Ünitesi Tipi | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Tırtıl | Kapastan Tırtıl |
| Çekme Ünitesi Gücü | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akümülatör Uzunluğu (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Sarma Bobin Boyutu (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Alma Gücü | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Hat Hızı(m/dak) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Boyut(m) (U*G*Y) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3.6*2.1 |
| Ağırlık(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
(5)JCJX-1000Konsol Tek Büküm Makinası
Her türlü data kablosu, iletişim kablosu, özel bükümlü kablolar, aynı zamanda orta sarımı ve yan sarımı tamamlanmış olarak kullanıma uygundur.
| Modeli | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Ödeme bobini çapı (mm) | Φ400-Φ500-Φ630 |
| Sarma bobini çapı (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Uygulanabilir tel çapı (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Ana motor gücü (kw) | 11 | 15 | 15 | 20 |
| Maks. yerleştirme çapı (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Büküm adımı (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Döndürme sayısı (r/dak) | 1000 | 800 | 600 | 550 |
| Alma gerilimi | Pnömatik gerginlik |
| Geçiş stili | Masura dönüş hızına ve ileri geri harekete göre kademesiz düzenleme |
| Geçiş mesafesi (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Büküm yönü | S veya Z Direction free designation |
| Sarma türü | Merkezi tel sarma veya yan sarma |
(6) JCJX-90 Ekstruder Makinesi

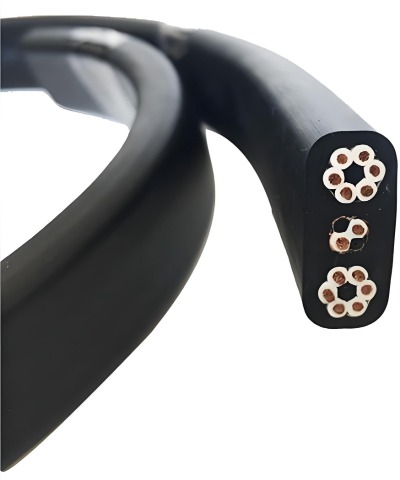

Uygulama kapsamı: PVC yalıtımlı kablo üretimine uygulanır, 2-5 damarlı kablo ve 2 * 1,5 mm2 düz tel için koruyucu kılıf sağlar
| Tür | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Vida Çapı (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Vida L/D Oranı | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstrüzyon Kapasitesi(kg/saat) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstrüzyon Kapasitesi(kg/saat) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstrüzyon Kapasitesi(kg/saat) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Ana Motor Gücü | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Toplam Güç | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Bitmiş Çap (mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ödeme Bobin Boyutu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Ödeme Gücü | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Çekme Ünitesi Tipi | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Tırtıl | Kapastan Tırtıl |
| Çekme Ünitesi Gücü | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akümülatör Uzunluğu (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Sarma Bobin Boyutu (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Alma Gücü | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Hat Hızı(m/dak) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Boyut(m) (U*G*Y) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3.6*2.1 |
| Ağırlık(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
