Toplamda dört üretim hattı bulunmaktadır ve detaylar aşağıdaki gibidir:
1. JCJX-65 Silikon Ekstruder Çekirdek tellerin ekstrüzyonu
2. JCJX-1000 Konsol Tek Büküm Makinası Çekirdek tellerin bükülmesi
3. JCJX-80 Ekstruder Kılıfın ekstrüzyonu
4. JCJX-1250 Sarma Makinesi Sarma

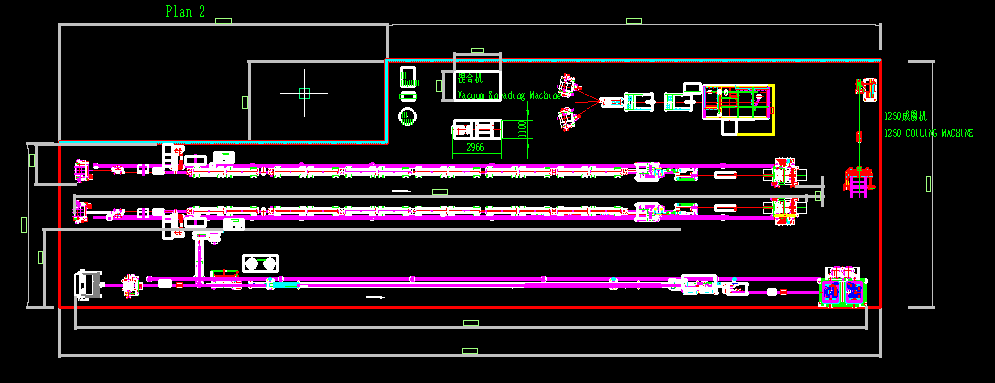

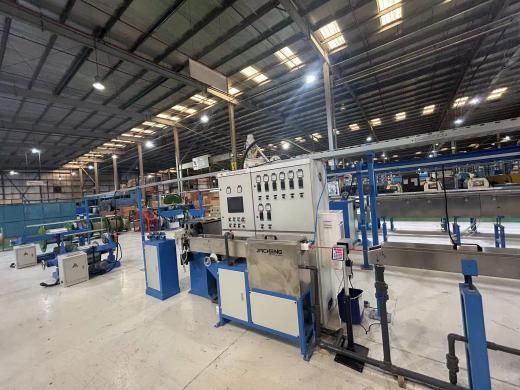

Müşteri fabrika planlama çizimleri
Jiangsu Jiacheng Technology Co., Ltd., 1990 yılındaki kuruluşundan bu yana kendini kablo üretim ekipmanı endüstrisinin gelişimine adamıştır. Biz, tel çekme makineleri, büküm makineleri, ekstruder makineleri, sarma ve sarma makineleri, büküm makineleri, tavlama ve kalaylama makineleri ve diğer ilgili tel ve kablo yapma makineleri gibi çeşitli türde tel ve kablo üretim ekipmanları üreten profesyonel bir şirketiz.

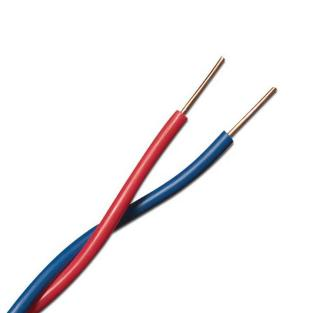

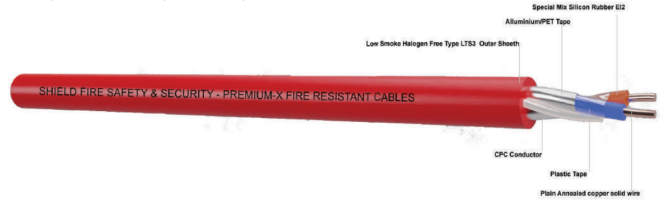

Şirketimiz yakın zamanda Birleşik Arap Emirlikleri'ndeki bir müşteriyle başarılı bir şekilde işbirliği anlaşması imzaladı ve 2 çekirdekli 1,5-2,5 metrekarelik yangına dayanıklı kablo üretim hattının üretimine yönelik eksiksiz bir plan teslim etti. Kabul süreci sırasında müşteri, şirketimizin mekanik performansını, kalitesini ve çeşitli satış sonrası hizmetlerini oldukça takdir etti ve gelecekte Jiacheng Technology ile daha fazla işbirliği yapmayı dört gözle bekliyor.

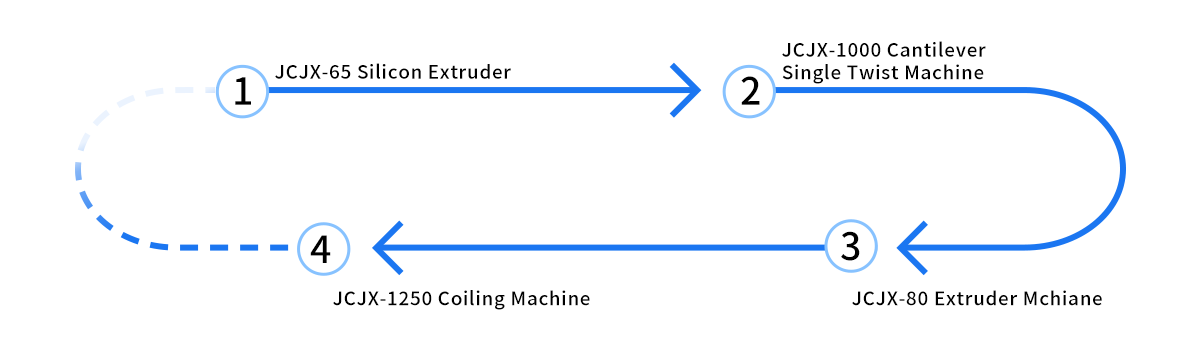

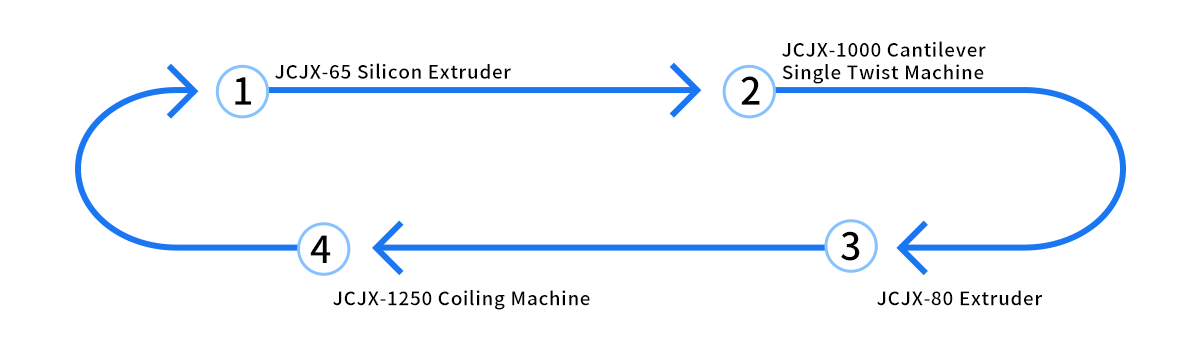

Üretim hattı süreci:
Tüm planlama planı

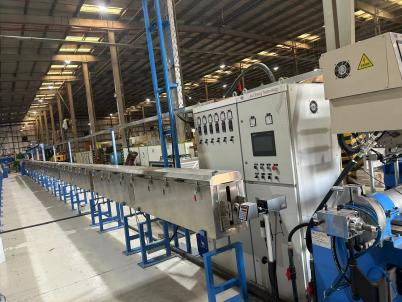

JCJX-65 Silikon Ekstruder
Her türlü yüksek sıcaklık silikon kauçuk kablo ve yüksek sıcaklık kılıflarına uygulanır.
1. PLC Dokunmatik ekran kontrolü, tüm üretim hattının parametrelerinin ayarlanması ve izlenmesi.
2. İç vulkanizasyonu önlemek için silikon kauçuk vida ve namlu, çapraz kafa ve kalıplar kullanıldı.
3. Kalıp kafasını, su soğutma sistemi otomatik kontrolünü veya manuel kontrolü ayarlamaktan kaçınarak kullanılan silikon kauçuk.
4. Maliyeti azaltmak amacıyla doğru tel çapını sağlamak için hassas test geri bildirim sistemi ile.
| Modeliii | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Ana makine gücü (kw) | 11 | 22 | 37 | 45 |
| Ekstrüzyon kapasitesi (kg/saat) | 30 | 80 | 135 | 260 |
| Vida çapı (mm) | φ45 | Φ70 | φ90 | φ120 |
| Vida L/D oranı | 12:1 | 14:1 | 14:1 | 14:1 |
| Ödeme bobini boyutu (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| İletken boyutları (mm) | φ0,2-3,0 | Φ1.5-6.0 | φ2,1-10 | φ5,0-15 |
| Bitmiş kablo boyutları (mm) | φ0,8-5,0 | Φ1.8-8.0 | φ3,0-12 | φ8,0-20 |
| Vulkanizasyon tankı uzunluğu (m) | 12 | 16 | 24 | 24 |
| Isıtma gücü | Bölüm 36kw | Bölüm 48kw | Bölüm 72kw | Bölüm 84kw |
| Çekiş motoru (kw) | 2.2 | 4 | 7.5 | 11 |
| Üretim hızı (m/dak) | 10-200 | 10-200 | 4-40 | 4-40 |
| Sarma bobini boyutları (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

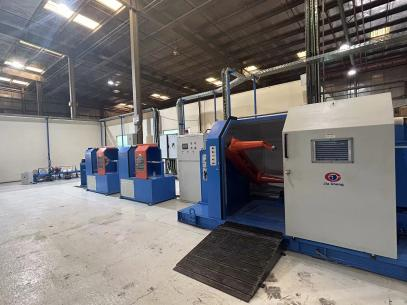

JCJX-1000 Konsol Tek Büküm Makinası
Her türlü kablo ve sarmada kullanıldığı gibi, KVVRP, KVVR, RVV, KVV gibi her türlü yumuşak iletken ve bilgisayar kablolarında, ruber kablo kontrol kablolarında da kullanılır.
1) Daha fazla stabilite, yüksek üretim verimliliği, düşük gürültü ve kullanımı kolay.
2) Hem kabloyu hem de bakır teli bükebilir.
3) Aynı anda bükme ve sarma.
| Modeliii | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Ödeme bobini çapı (mm) | Φ400-Φ500-Φ630 |
| Sarma bobini çapı (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Uygulanabilir tel çapı (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Ana motor gücü (kw) | 11 | 15 | 15 | 20 |
| Maks. yerleştirme çapı (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Büküm adımı (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Döndürme sayısı (r/dak) | 1000 | 800 | 600 | 550 |
| Alma gerilimi | Pnömatik gerginlik |
| Geçiş stili | Masura dönüş hızına ve ileri geri harekete göre kademesiz düzenleme |
| Geçiş mesafesi (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Büküm yönü | S veya Z Yönü serbest tanımlama |
| Sarma türü | Merkezi tel sarma veya yan sarma |

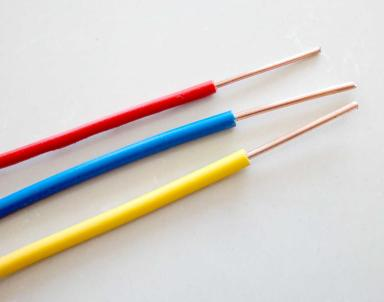

JCJX-80 Ekstruder
PVC, LDPE, NAYLON, TPU ile tel ve kabloların izolasyonunda kullanılır. Ayrıca üçlü birlikte ekstrüzyon çaprazkafalı ve çift katmanlı ekipmanla da donatılabilir.
1. Üretim hattı şunlardan oluşur: ödeme, ana makine, ana dolap, sabit oluk, hareketli oluk, akümülatör, çekiş, alma, kıvılcım test cihazı.
2. İsteğe bağlı parçalar: aktif ödeme, ön ısıtıcı, toz makinesi, çap test lazer göstergesi, LSZH vidası, tek ve çift bobin alma, sarma ve sarma makinesi.
3. Özellik: vidanın hassas tasarımı, dayanıklı, mukussuz, kromu çıkarmaz, rengi hızlı bir şekilde değiştirir, yüksek kapasiteli, yüksek kalite, telin eşmerkezliliği %90'dan fazladır, yüksek hassasiyetle ±0,03. Dokunmatik ekranlı PLC kontrolü, kolay kullanım, daha fazla hommizasyon.
| Tür | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Vida Çapı (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Vida L/D Oranı | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstrüzyon Kapasitesi (kg/saat) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstrüzyon Kapasitesi (kg/saat) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstrüzyon Kapasitesi (kg/saat) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Ana Motor Gücü | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Toplam Güç | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Bitmiş Çap (mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ödeme Bobin Boyutu (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Ödeme Gücü | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Çekme Ünitesi Tipi | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Tırtıl | Kapastan Tırtıl |
| Çekme Ünitesi Gücü | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akümülatör Uzunluğu (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Sarma Bobin Boyutu (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Alma Gücü | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Hat Hızı(m/dak) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Boyut(m) (U*G*Y) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3.6*2.1 |
| Ağırlık(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

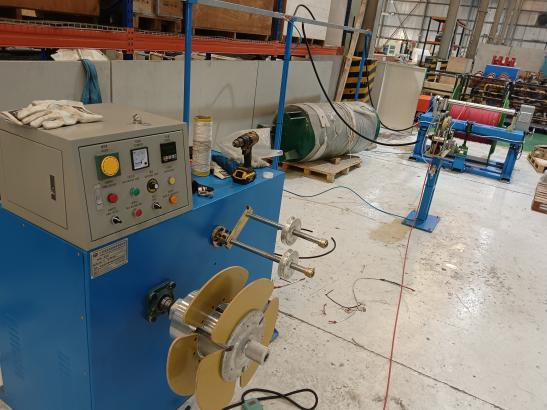

JCJX-1250 Sarma Makinesi

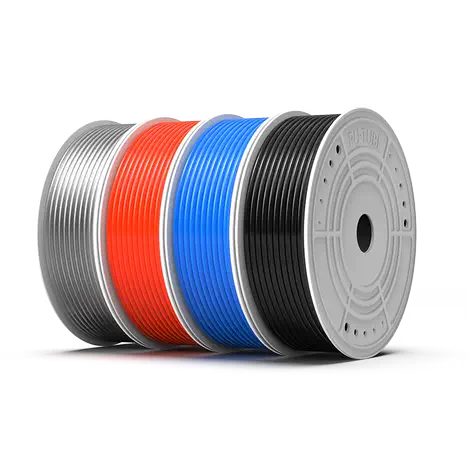

Daha sonraki paketlemeyi, nakliyeyi ve kullanımı kolaylaştırmak için esas olarak uzun tel veya kablo rulolarını bobinlere sarmak için kullanılır.
Özellik:
1. Otomatik gerginlik, ödeme ünitesini kontrol edebilir, teller bobin üzerinde mükemmel şekilde düzenlenir;
2. Otomatik ödeme setini benimsemek, ödeme havalesi düzenlidir.
3. Yüksek verimlilik genellikle 8 saatte 700 üretir, üç kez kaldırır.
| Modeliii | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Geçerli kablo aralığı | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Gerilimi aşma | Otomatik olarak |
| Ana motor hızı | 0-600 dev/dak | 0-300 dev/dak | 0-300 dev/dak |
| Bobin türü yükleniyor | Kol tipi | Elektrik türü | Elektrik türü |
| Ödeme bibbin modeli | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Dokunma modeli | Dış Çap .≤320mm İç Çap. 120mm Genişlik30-100mm | Dış Çap ≤600mm İç Çap. 200300mm Genişlik60-150mm 150-200mm | 50-250 |
| Güç | 2,2 kW | 3kw | 4kw |
| Sayaç sayacı yapısı | Tür of wheel pressure | Çift tekerlek tipi hava basıncıyla | Çift tekerlek hava basıncıyla yazın |
| İndüksiyon türü/ Ölçüm doğruluğu | Döner kodlayıcı/%0,5 | Döner kodlayıcı/%0,5 | Döner kodlayıcı/%0,5 |
