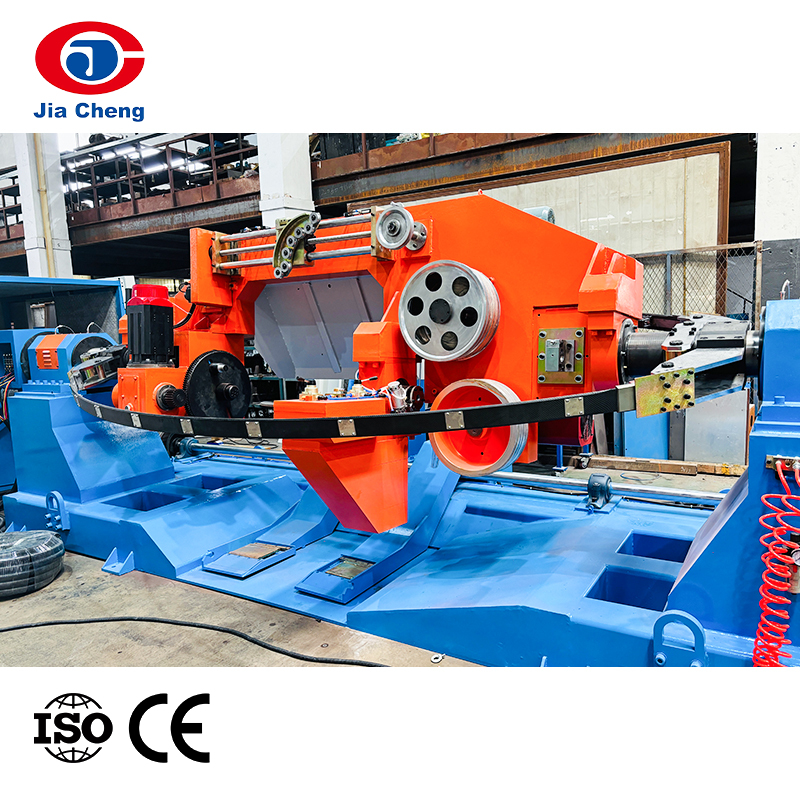

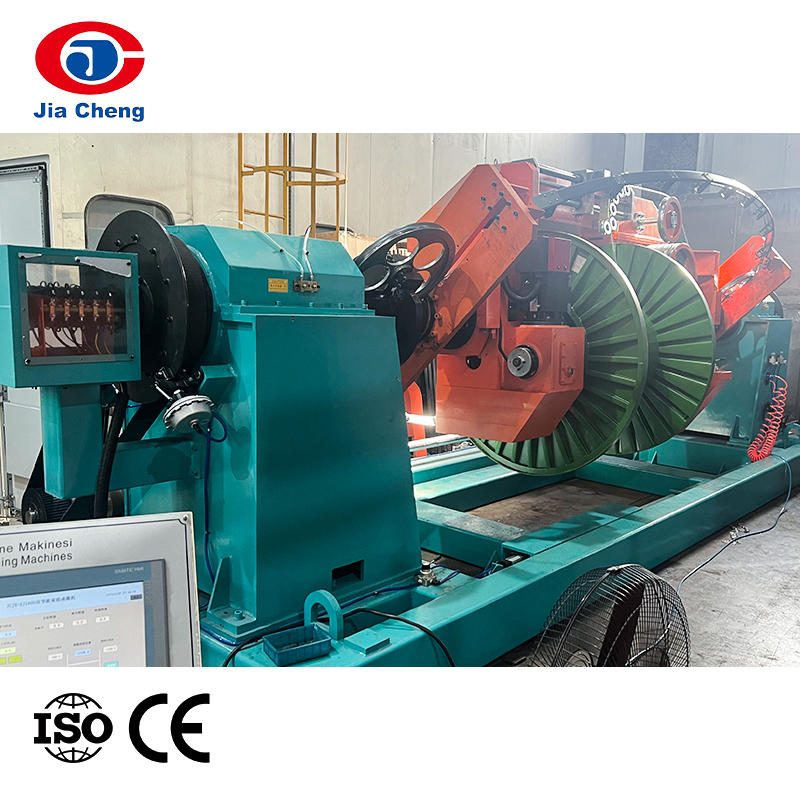

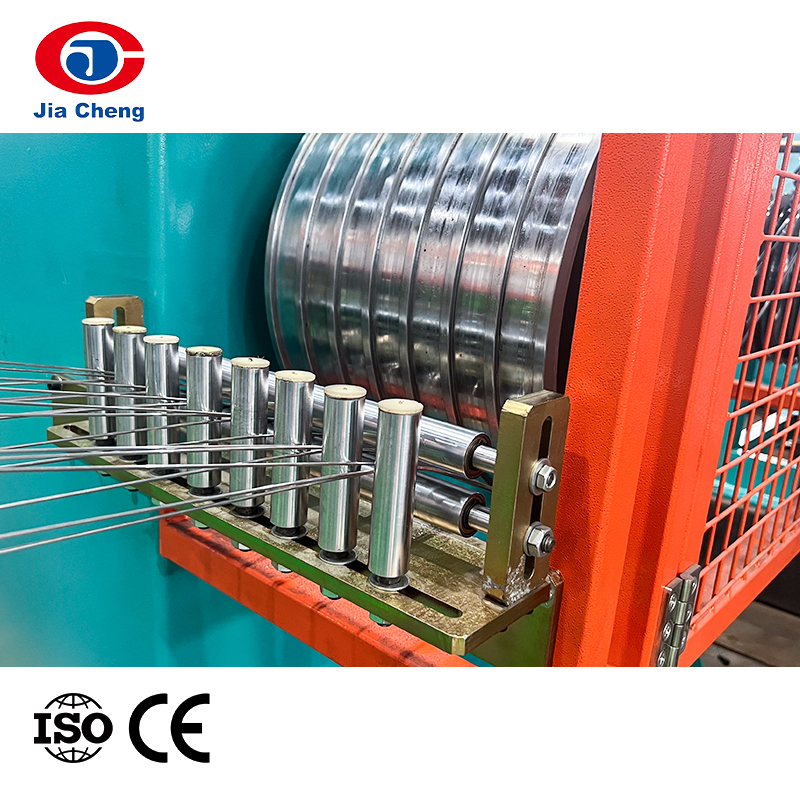

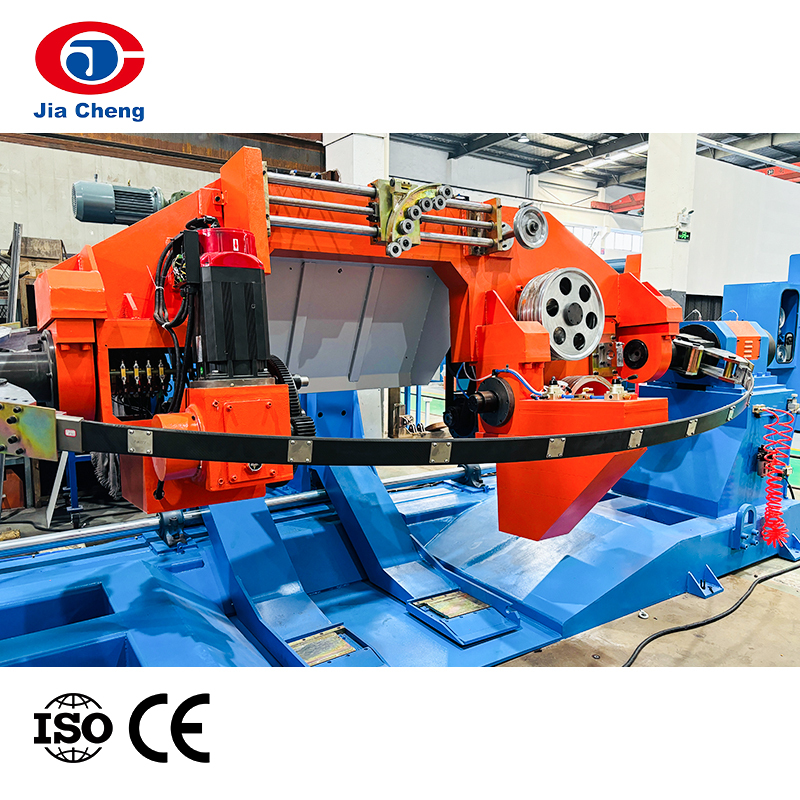

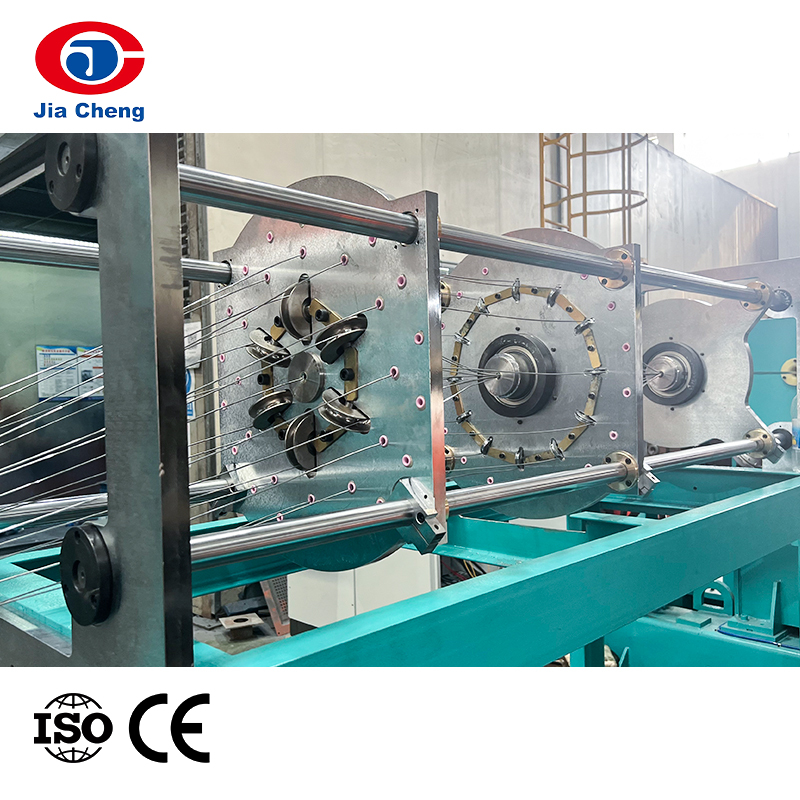

P otomatik Çift büküm demetleme makinesi, çıplak bakır tellerin, kalay kaplı tellerin ve 7'den fazla telli emaye tellerin bükülmesi için kullanılır. Bitmiş tel, Elektronik kablo, kulaklık kablosu, telefon kablosu, güç kablosu, ses kablosu, video kablosu, Otomotiv Teli ve ağ kablosu vb. yapmak için kullanılabilir.
Çıplak bakır, kalaylı tel, emaye telin demetlenmesi için.
Şartname:
| Modelii | SJ800 | SJ1000 | SJ1250 | |||
| Tel ürün çeşitleri | İletişim kablosu, bilgisayar, enstrüman kablosu üretiminde kullanılır | |||||
| Bitmiş tel çapı (mm) | 8,00 mmΦ/maks | 8,00 mmΦ/maks | Bakır telΦ3.0-10mm PVCΦ5.0-15mm | |||
| Büküm sn. alan | 0,80-22,00 mm 2 /maks | 1.20-38.00mm 2 /maks | 3,50-50,00 mm 2 /maks | |||
| (Yumuşak bakır) tel çapı. | 0,38-1,60 mmΦ/maks | 0,45-2,00 mmΦ/maks | 1,00-2,60 mmΦ/maks | |||
| Yalıtımlı tel çapı | 1,00-2,50 mmΦ/maks | 1,00-2,50 mmΦ/maks | 2,00-6,50 mmΦ/maks | |||
| Hat hızı/maks. | 150 mpm/maks | 150 mpm/maks | 150 mpm/maks | |||
| Büküm aralığı aralığı | 17-200mm | 20-200mm | 40-350mm | |||
| Dönme hızı | 1200 dev/dak/maks | 1000 dev/dak/maks | 800 dev/dak/maks | |||
| Maks. Yükleme kapasitesi | 900kg | 1500kg | 3000kg | |||
| büküm yönü | S,Z Yönü | |||||
| Ana Motor | 22kw DC motor | 30kw DC motor | 50kw DC motor | |||
| Irgat sürüşü | 11kw DC motor | 15kw DC motor | 30kw DC motor | |||
| Alma sürüşü | 3.7kw DC motor | 5.5kw DC motor | 7.5kw DC motor | |||
| Çapraz sürüş | 0.75kw İnvertör kontrolü | 0.75kw İnvertör kontrolü | 0.75kw İnvertör kontrolü | |||
| Yükleme ve boşaltma sürücüsü | 0.75kw Redüktör motoru | 0.75kw Redüktör motoru | 1.5kw Redüktör motoru | |||
| Güç kontrolü | Dijital DC Kontrolü | |||||
| Sistemi revize edin | Hat hızı senkron otomatik kontrol | |||||
| Makara bobini boyutu | Dış Çap: Φ800mm/maks | Dış Çap:Φ1000mm/maks | Dış Çap: Φ1250mm/maks | |||
| Biriktirici OW boyutu | DÜŞÜK: 600 mm/maks | DÜŞÜK:750 mm/maks | DÜŞÜK: 950 mm/maks | |||
| Kontrol sistemi | Dokunmatik ekran ve LCD denetleyici | |||||
| Makaranın gerginlik kontrolü | Sabit gerilim kontrolü | |||||
| Döşeme seti | Ekrandaki dijital ayar | |||||
| Çalışma yönü | Sol/Sağ el makinesi | |||||
| Hareket genişliği | 500 mm/maks | 700 mm/maks | 900 mm/maks | |||
| Çapraz ünite | Tel çapına göre dijital ayar | |||||
| Sarma bobininin sabit yolu | Pnömatik şaftsız | |||||
| Makara yükleme ve boşaltma yolu | Motorlu platform kaldırıcı, otomatik konum | |||||
| Fren sistemi | Disk fren | |||||
| Rulman yağlama yolu | Periyodik olarak gres eklenmesi | |||||
| Hava basıncı | 6 kg/cm 2 | |||||
| Gerilim | 380V 50Hz | |||||
| Gürültü seviyesi | 85db | |||||
| Boyut (U * G * Y) | 3750*2100*2050 | 4300*2200*2200 | 6000*2200*2200 | |||
| Ağırlık | 4900kg | 6500kg | 13500kg | |||
| Modelii | SJ1600 | SJ2000 | |
| Tel ürün çeşitleri | Alüminyum ve bakır yuvarlak sıkıştırılmış iletkenin bükülmesi için özel kullanım | ||
| Bitmiş tel çapı (mm) | 25 mmΦ/maks | 35 mmΦ/maks | |
| Büküm bölümü (Esnek iplikçik) | 16÷240mm 2 (6AWG-450MCM) | ||
| Büküm bölümü (Yarı çerçeve büküm 1 6) | 16÷50mm 2 (6-1/0AWG) | ||
| CU sıkıştırılmış bölüm Cu | 16÷240mm 2 | 16÷240mm 2 | |
| AI sıkıştırılmış bölüm AI | 16÷400mm 2 | 16÷400mm 2 | |
| Hat hızı/Maks. | 170 m/dak | 100m/dak/maks | |
| Tel aralığı aralığı | 50-700mm | 60-600mm | |
| Dönme hızı | 600 dev/dak/maks | 350 dev/dak/maks | |
| Maks. Yükleme kapasitesi | 8000kg | 10000kg | |
| Maksimum sıkıştırılmış açı | %13 | %13 | |
| Çekiş kasnağı | 2*Φ600mm | 2*Φ1000mm | |
| büküm yönü | S,Z Yönü | ||
| Ana Motor | 90kw DC motor | 100kw DC motor | |
| Irgat sürüşü | 55kw DC motor | 60kw DC motor | |
| Alma sürüşü | 18,5kw DC motor | 22kw DC motor | |
| Çapraz sürüş | 1.1kw İnvertör kontrolü | 1.1kw İnvertör kontrolü | |
| Yükleme ve boşaltma tahriki | 1.5kw Redüktör motoru | 1.5kw Redüktör motoru | |
| Güç kontrolü | Dijital DC Kontrolü | ||
| Sistemi revize edin | Hat hızı senkron otomatik kontrol | ||
| Makara bobini boyutu | Dış Çap: Φ1600mm/maks | Dış Çap: Φ2000mm/maks | |
| Biriktirici OW boyutu | DÜŞÜK:1180*800*80 | DÜŞÜK:1500*1250*10 | |
| Kontrol sistemi | PLC İnsan-makine arayüzü | ||
| Gerginlik kontrolü | Gerginlik kontrolünü gösteren sarma motoru | ||
| Döşeme seti | OLC dijital ayarı | ||
| Çalışma yönü | Sol/Sağ el makinesi | ||
| Hareket genişliği | 1000 mm/maks | ||
| Çapraz ünite | Tel çapına göre dijital ayar | ||
| Sarma bobininin sabit yolu | Pnömatik şaftsız | ||
| Makara yükleme ve boşaltma yolu | Sıvılaşma otomatik konumlandırma | ||
| Fren sistemi | Disk fren | ||
| Rulman yağlama yolu | Düzenli olarak yağlama | ||
| Hava basıncı | 8 kg/cm 2 | ||
| Gerilim | 380V 50Hz | ||
| Gürültü seviyesi | 85db | ||
| Boyut (U * G * Y) | 11000*5500*4500 | 14000*5500*450 | |
| Ağırlık | 4900kg | 13500kg | |
