EnTel Çekme Makinesi Ne Yapar ve Neden Önemlidir
Tel çekme makinesi, metal çubuğun veya telin çapını, gerilim altında giderek daha küçük bir dizi kalıptan çekerek azaltır. Çıktı, hassas çapa sahip, geliştirilmiş mekanik özelliklere ve daha pürüzsüz bir yüzey kalitesine sahip teldir; bu nitelikler, tek başına haddeleme veya ekstrüzyon yoluyla güvenilir bir şekilde elde edilemez.
Tel çekme, modern üretimdeki hemen hemen her tel ürününün arkasındaki temel süreçtir. — elektrik iletkenlerinden ve otomotiv kablolarından yay çeliğine, cerrahi dikişlere ve piyano teline kadar. 5,5 mm'lik çelik çubukla başlayan bir makine, her biri kontrollü bir kesit alanı yüzdesini ortadan kaldıran ardışık çekme geçişleriyle bunu 0,1 mm'ye veya daha ince bir değere düşürebilir.
Doğruyu seçmek tel çekme makinesi — bakır, alüminyum, çelik ya da özel alaşımlar için olsun — proses mekaniğini, makine konfigürasyonlarını, kalıp tasarımını, yağlama gerekliliklerini ve uygulamanızın gerektirdiği nihai tel spesifikasyonlarını anlamaya bağlıdır. Bu kılavuz, bilinçli bir ekipman kararı vermek için gereken spesifikasyonla bu alanların her birini kapsamaktadır.

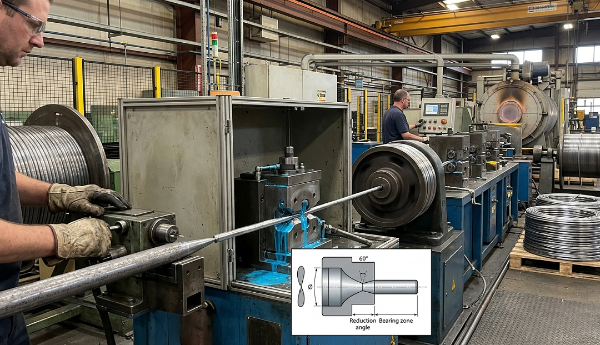

Tel Çekme Süreci: Adım Adım
Çizim süreci, çizilen malzemeden bağımsız olarak tutarlı bir mekanik mantık izler. Her aşamayı anlamak, sorunları teşhis etmeye ve çıktı kalitesini optimize etmeye yardımcı olur.
- İşaret: Çubuğun ön ucu, dövme, yuvarlama veya taşlama yoluyla konikleştirilmiştir, böylece kalıp açıklığından geçirilebilir ve çekme ırgatı veya blok tarafından tutulabilir.
- Kalıp girişi: Sivri tel kalıbın ziline (giriş konisi) girer ve bu da onu deformasyonun başladığı yaklaşma açısına yönlendirir.
- Azaltma bölgesi: Tel, kalıbın yatak bölgesinden geçerken radyal olarak sıkıştırılır. Uzunluk orantılı olarak artarken kesit alanı azalır. Geçiş başına azalmalar genellikle şu aralıklarda değişir: Çelik için %15 ila %25 ve kadar Bakır ve alüminyum gibi daha yumuşak metaller için %30 ila %35 .
- Rulman bölgesi: Nihai çapı ve yüzey kaplamasını kontrol eden kısa silindirik bölüm.
- Sırt kabartması: Telin ayrılırken bağlanmasını önleyen, kalıp çıkışında hafif bir koniklik.
- Sarma: Çekilmiş tel, bir sonraki geçiş veya son paketleme için bir ırgata veya makaraya sarılır.
Bir kalıptan geçen her geçiş, plastik deformasyon nedeniyle teli sertleştirir. Yüksek karbonlu çelik ve paslanmaz gibi malzemeler için, çekme işlemine devam etmeden önce sünekliği yeniden sağlamak için birkaç geçişten sonra ara tavlama (ısıl işlem yoluyla yumuşatma) gerekebilir. Bakır ve alüminyum genellikle tavlama gerekmeden önce daha fazla indirgemeye izin verir.
Ana Tel Çekme Makinası Çeşitleri
Tel çekme makineleri öncelikle çekme bloklarının sayısına (tekli veya çoklu geçişli), bu blokların düzenine ve işlenen malzeme tipine ve tel ölçüsüne göre kategorize edilir. Her konfigürasyon farklı bir üretim senaryosuna uygundur.
Tek Blok (Tek Kalıplı) Çekme Makinaları
En basit konfigürasyon: bir kalıp, bir ırgat. Çubuk tek bir kalıptan geçer ve dönen bir tambura sarılır. Tek bloklu makineler için kullanılır ağır tel ve çubuk çekme — tipik olarak tek bir çekmede çubuğun 5–12 mm'den 2–4 mm'ye düşürülmesi. Çok makineli çizim hattında ilk aşama olarak yaygındırlar ve ayrıca sık kalıp değişiminin gerekli olduğu özel uygulamalar için de kullanılırlar.
Ağır çubukla çalışan tek bloklu makinelerin çekme hızları tipik olarak Saniyede 1 ila 5 metre . Avantajı mekanik basitlik ve kurulum kolaylığıdır; sınırlama, makine geçişi başına yalnızca bir azaltmanın elde edilmesidir.
Çok Geçişli (Sürekli) Çizim Makinaları
Çok geçişli makineler, tek bir sürekli geçişte teli bir dizi kalıp ve ırgattan geçirir. Her bir redüksiyondan sonra telin artan hızını ve uzunluğunu telafi etmek için her bir ırgat öncekinden daha hızlı döner. Bu makineler tel çekmenin beygirleridir; tek bir 12 kalıplı makine 5,5 mm'lik çubuğu alıp durmadan 1 mm'nin altına çekebilir.
İnce bakır tel için modern çok geçişli makineler, şu değerleri aşan çıkış hızlarına ulaşabilir: saniyede 30 metre bazı yüksek hızlı ince tel makineleri ile 40–50 m/sn . Makinedeki kalıpların sayısı, son ölçüye ve malzemeye bağlı olarak genellikle 6 ila 25 arasında değişir.
Islak Çekme Makinaları
Islak çekme makinelerinde kalıplar ve ırgatlar tamamen sıvı yağlayıcı-soğutucu solüsyona batırılır. Bu, stveart konfigürasyondur ince ve ultra ince tel çekme - yaklaşık 0,5 mm'nin altındaki çaplar - yüksek çekme hızlarında üretilen ısının tel veya kalıplara zarar verebileceği durumlar. Mıknatıslı tel, telekomünikasyon teli ve ince paslanmaz çelik tel üretiminde ıslak makineler hakimdir.
Kuru Çekme Makinaları
Kuru çekme makinelerinde sıvı banyolar yerine toz veya macun halinde yağlayıcılar kullanılır. Onlar için kullanılırlar orta ila kaba tel , özellikle sodyum veya kalsiyum stearat gibi kuru yağlayıcıların sıvı sistemin komplikasyonları olmaksızın yeterli yağlama sağladığı 0,5–5 mm aralığındaki çelik tel. Çelik lastik kordu ve yay teli genellikle kuru çekme ekipmanında üretilir.
Düz Çizgi Çekme Makineleri
Düz hatlı bir makinede tel, ara ırgatların etrafına sarılmadan kalıplar boyunca yatay olarak hareket eder. Bu, bir tamburun etrafına sarılmanın neden olduğu bükülme gerilimini ortadan kaldırır ve düz hatlı makinelerin tercih edilmesini sağlar. sert, kırılgan veya yüksek değerli malzemeler - tungsten, molibden, titanyum tel ve kaynak elektrotu teli gibi - çekme sırasında bükülme yorgunluğunun kırılmalara neden olabileceği durumlar.
Uygulamaya Göre Karşılaştırmalı Tel Çekme Makinesi Özellikleri
| Makine Tipi | Tipik Giriş Çapı | Tipik Çıkış Çapı | Çizim Hızı | Ortak Malzemeler |
|---|---|---|---|---|
| Tek blok (çubuk dökümü) | 8–12 mm | 2–6 mm | 1–5 m/sn | Çelik, bakır çubuk |
| Çok geçişli kuru | 2–6 mm | 0,5–3 mm | 5–15 m/sn | Karbon çeliği, yay teli |
| Çok geçişli ıslak (orta) | 1–3 mm | 0,1–1 mm | 15–30 m/sn | Bakır, alüminyum, paslanmaz |
| İnce/ultra-ince ıslak | 0,3–1 mm | 0,01–0,1 mm | 30–50 m/sn | Bakır, altın, platin |
| Düz çizgi | 1–5 mm | 0,3–3 mm | 1–10 m/sn | Tungsten, titanyum, kaynak teli |
Kalıplar: Tel Kalitesini Tanımlayan Bileşen
Çizim kalıbı sürecin kalbidir. Kalıp geometrisi, malzemesi ve yüzey kalitesi, tel çapı toleransını, yüzey kalitesini ve kalıp hizmet ömrünü doğrudan belirler. Kötü tanımlanmış veya aşınmış bir kalıp, tolerans dışı, pürüzlü veya kırılmaya yatkın tel üretir.
Kalıp Malzemeleri
- Tungsten karbür: Çoğu çelik ve orta tel uygulamaları için standart kalıp malzemesi. Mükemmel aşınma direnci, uygun maliyetli, çok çeşitli kalitelerde mevcuttur. Karbon çelik tel çekmenin tipik servis ömrü: Kalıp başına 200–500 kg tel telin sertliğine ve azalmasına bağlı olarak.
- Çok kristalli elmas (PCD): Bakır ve değerli metallerin ince ve ultra ince tellerinin çekilmesinde kullanılır. Karbürden önemli ölçüde daha uzun servis ömrü - genellikle 10–50 kat daha uzun — yüksek hacimli ince tel üretimi için önemli ölçüde daha yüksek maliyeti haklı çıkarıyor.
- Doğal elmas: Doğal elmasın kristalografik mükemmelliğinin, sentetik alternatiflerin karşılayamayacağı yüzey kalitesi ve boyutsal toleranslar sağladığı, yaklaşık 0,05 mm'nin altındaki en ince tel kalınlıkları için hala kullanılmaktadır.
- Seramik: Tel ve karbür arasındaki kimyasal reaksiyonun daha hızlı aşınmaya neden olacağı paslanmaz çelik veya titanyum çekme gibi özel uygulamalarda kullanılır.
Kalıp Açısı ve Redüksiyon Programı
Kalıp yaklaşma yarı açısı - kalıp ekseni ile konik indirgeme bölgesi arasındaki açı - tipik olarak şu aralıkta değişir: 6° ila 12° çoğu uygulama için. Daha küçük bir açı, çekme kuvvetini ve kalıp aşınmasını azaltır ancak temas uzunluğunu ve sürtünmeyi artırır. Daha büyük bir açı teması kısaltır ancak gereksiz deformasyonu artırır, bu da tel sıcaklığını ve iş sertleşme oranını artırır. Belirli bir malzeme ve redüksiyon için en uygun açı ampirik olarak belirlenir ve ticari tel çekme operasyonlarında yakından tutulan bir parametredir.
Azaltma planı (çok geçişli bir makinede her kalıba ne kadar alan azaltma atandığı), makine en yüksek verimde çalışırken hiçbir kalıbın aşırı yüklenmemesini sağlayacak şekilde dengelenmelidir. Geçiş başına tipik alan azalmaları şunlardır: Çelik için %17–22 and Bakır için %20–30 . Bu eşiklerin üzerine çıkmak tel kopma sıklığını ve kalıp aşınmasını katlanarak artırır.
Yağlama: Makine Performansı ve Tel Kalitesi Açısından Kritiktir
Tel çekmede yağlamanın üç işlevi vardır: tel ile kalıp arasındaki sürtünmeyi azaltmak, deformasyon ve sürtünmeden kaynaklanan ısıyı ortadan kaldırmak ve tel yüzeyi ile kalıp malzemesi arasında kaynaklanmayı veya sürtünmeyi önlemek. Yanlış yağlama, erken kalıp arızasının, aşırı tel kopmalarının ve zayıf yüzey kalitesinin en yaygın nedenidir.
- Kuru yağlayıcılar (sabun tozları): Sodyum stearat ve kalsiyum stearat, çelik tel çekmede en yaygın kuru yağlayıcılardır. Tel, kalıp arayüzünde bir çinko sabun filmi oluşturmak üzere sabunla reaksiyona giren bir kireç veya boraks taşıyıcı tabaka ile önceden kaplanmıştır. Çubuk kırılması ve orta tel için etkilidir ancak ince tel için uygun değildir.
- Islak yağlayıcılar (emülsiyonlar ve saf yağlar): Sentetik yağlayıcı katkı maddeleri içeren su bazlı emülsiyonlar ıslak çekme makinelerinde standarttır. Konsantrasyon genellikle aşağıdakiler arasında korunur: Hacimce %3 ve %10 Bakteri üremesini ve korozyonu önlemek için pH 8,5 ila 9,5 arasında kontrol edilir. Saf yağlar (emülsifiye edilmemiş), belirli paslanmaz ve özel alaşım uygulamaları için kullanılır.
- Metalik kaplamalar: Çok yüksek karbonlu çelikler için (lastik kordu, PC halatlı tel), çubuk, çekmeden önce elektrokaplama veya sıcak daldırma patentleme yoluyla pirinç veya çinko ile kaplanır. Bu metalik kaplamalar katı yağlayıcı taşıyıcılar olarak görev yapar ve çekme sırasında tüketilir ve kalıp arayüzünde ince bir yağlayıcı film biriktirir.
Tel Çekme Makinesi Seçerken Temel Faktörler
Bir tel çekme makinesinin satın alınması veya belirtilmesi, birden fazla teknik parametrenin üretim gereksinimlerinize uygun hale getirilmesini gerektirir. Çıktı kalitesi, işletme maliyeti ve yatırım getirisi üzerinde en fazla etkiye sahip olan faktörler şunlardır:
Malzeme ve Tel Ölçü Aralığı
Herhangi bir makineyi değerlendirmeden önce giriş ve çıkış çapı aralığınızı tanımlayın. Bakır ince tel çekme için optimize edilmiş bir makine, çelik çubukların parçalanması için uygun değildir ve bunun tersi de geçerlidir. Ürün yelpazeniz geniş bir ölçüm aralığını kapsıyorsa (örneğin, 5 mm'den 0,3 mm'ye kadar) tek bir ünite yerine seri halinde iki makineye ihtiyacınız olacaktır.
Motor Gücü ve Çekme Kuvveti
Çekme kuvveti telin kesit alanıyla, malzemenin akma dayanımıyla ve geçiş başına toplam alan azalmasıyla orantılıdır. Motor gücünün düşük boyutlandırılması, çekimlerin durmasına ve aşırı tel kopmalarına neden olur; Aşırı boyutlandırma sermaye ve enerjiyi israf eder. 1–3 mm tel işleyen orta çelik tel makineleri için kurulu motor gücü genellikle 15 kW'tan 75 kW'a geçiş sayısına ve çizim hızına bağlı olarak çizim bloğu başına.
Hız Kontrolü ve Senkronizasyon
Çok geçişli makinelerde, geçişler arasında doğru geri gerilimi korumak için her bir ırgat hızının tam olarak senkronize edilmesi gerekir. Modern makineler kullanılıyor kapalı çevrim gerilim kontrolüne sahip değişken frekanslı sürücüler (VFD'ler) Her blokta, tel uzama değişikliklerine göre otomatik ayarlama yapılmasına olanak tanır. Daha eski makineler, tel kalitelerini veya kalıp programlarını değiştirirken manuel ayarlama gerektiren mekanik hız oranlarını kullanır.
Hat İçi Tavlama Yeteneği
Bakır ve alüminyum tel çekme için, bitmiş telin alma makarasından önce kısa dirençli bir ısıtma bölgesinden geçirilmesiyle yapılan sürekli hat içi tavlama, ayrı bir fırın tavlama döngüsü olmadan sünekliği geri kazandırır. Hat içi tavlama, tamamen ayrı bir işlem adımını ortadan kaldırabilir Üretilen telin kilogramı başına üretim teslim süresini ve enerji maliyetini önemli ölçüde azaltır. Makinenin çıkış hızının, hedef alaşımınızın yeterli tavlanması için gereken termal kalış süresiyle uyumlu olup olmadığını doğrulayın.
Kırılma Tespiti ve Otomatik Yeniden Başlatma
Tel kopmaları, özellikle yüksek hızda çalışan ince tel makinelerinde çekme operasyonlarının kaçınılmaz bir parçasıdır. Bir kopuşun maliyet etkisi büyük ölçüde makinenin ne kadar hızlı durduğuna ve operatörün ne kadar hızlı yeniden iplik geçirip yeniden başlatabildiğine bağlıdır. Modern makineler şunları içerir: optik veya kontak bazlı kırılma dedektörleri makineyi milisaniyeler içinde durdurur ve bazı modellerde operatörün müdahalesine gerek kalmadan otomatik olarak yeniden iplik geçirebilir ve yeniden başlatabilir. 40 m/s hızla çalışan yüksek hızlı ince tel makinesinde, yeniden iplik geçirme süresinin 15 dakikadan 2 dakikaya düşürülmesi, iyileşme sağlayabilir yılda yüzlerce saat üretim tek bir makinede.
Yaygın Tel Çekme Sorunları ve Kök Nedenleri
Yaygın çizim sorunlarına ilişkin teşhis bilgisi, aksama süresini ve hurdayı azaltır. Kusurların çoğu üç kaynaktan birine dayanır: kalıbın durumu, yağlama hatası veya malzeme tutarsızlığı.
- Sık tel kopmaları: Çoğu zaman paso başına aşırı redüksiyon, aşınmış veya çatlamış kalıplar, yetersiz yağlama veya gelen çubukta ayrışma veya yanlış haddeleme uygulaması nedeniyle sert noktalar oluşur. Önce kalıbın durumunu kontrol edin, ardından azaltma programını gözden geçirin.
- Yüzey puanlama veya kalıp çizgileri: Kalıp aşınmasını, kalıp yüzeyi kirlenmesini veya yağlayıcının bozulmasını gösterir. Kalıbı değiştirin ve yağlama sistemini yıkayın. Belirtilmeden bırakılan puanlama, sonraki kalıplara yayılacak ve tüm ürün uzunluğunun bozulmasına neden olacaktır.
- Tel boyunca çap değişimi: Gerilim dalgalanmalarından (VFD kalibrasyonunu ve ırgat yüzey durumunu kontrol edin), kalıplardaki aşınmış yatak bölgelerinden veya tutarsız gelen çubuk çapından kaynaklanabilir.
- Aşırı ısı üretimi: Yağlama yetersizliğine, yağlama sisteminin soğutma kapasitesi için aşırı çekme hızına veya malzemenin termal toleransını aşan geçiş başına azalmaya işaret eder. Kalıp çıkışındaki bakır tel sıcaklığı genellikle aşağıda kalmalıdır 150°C Yüzey oksidasyonunu önlemek için.
- Makaralı telde sarma veya döküm sorunları: Çekme işleminden kaynaklanan artık gerilim, telin makaradan fırlamasına veya tutarsız bobinler oluşturmasına neden olabilir. Son ırgattaki arka gerilimi ayarlamak veya sarma makarasından önce bir düzeltme silindiri eklemek genellikle bu sorunu çözer.
