Tel Çekme Nedir ve Tel Çekme Makineleri Nasıl Çalışır?

Tel Çekme Nedir?

Tel çekme, bir metal çubuğun veya telin gerilim altında bir dizi konik kalıptan çekilerek daha küçük bir çapa indirilmesi işlemidir. Sonuç, orijinal çubuğa kıyasla daha sıkı boyut toleranslarına, geliştirilmiş yüzey kalitesine ve gelişmiş mekanik özelliklere sahip bir teldir. Bu soğuk çalışma süreci, bakır elektrik teli, çelik kablo, alüminyum iletkenler, paslanmaz çelik yaylar ve inşaat, otomotiv, elektronik ve telekomünikasyon endüstrilerinde kullanılan sayısız diğer ürünün üretiminde temeldir.

Pratik anlamda, 6,5 mm çapındaki bir çelik çubuk ardışık geçişlerle 0,10 mm'ye kadar çekilebilir ve bu da %99'u aşan bir toplam alan tasarrufu sağlar. İşlem işe yarıyor çünkü metal sünektir; kontrollü bir açı ve hızda bir kalıptan çekildiğinde kırılmadan plastik olarak deforme olur.

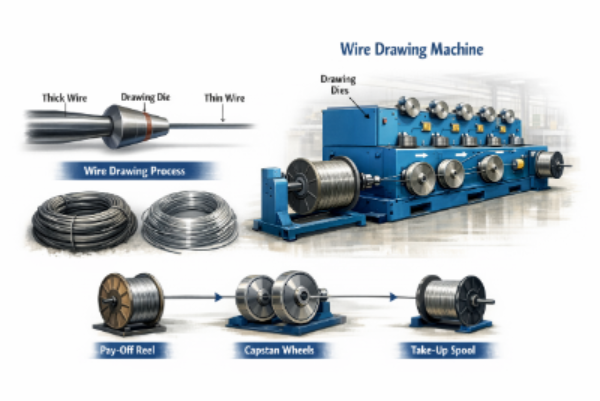

Tel Çekme Süreci Adım Adım Nasıl Çalışır?

Tel çekme prosesi, ham çubuk stoğunu hassas spesifikasyonlarla bitmiş tele dönüştüren iyi tanımlanmış bir sırayı takip eder:

1. Çubuk hazırlığı: Gelen çubuk (tipik olarak 5,5-13 mm), kalıplara zarar verebilecek oksitleri ve değirmen tufalını çıkarmak için asitle temizleme veya mekanik tufal giderme yoluyla temizlenir.
2. İşaret: Çubuğun bir ucu koniktir (sivri uçludur), böylece birinci kalıptan geçirilebilir ve çekme bloğu tarafından tutulabilir.
3. Yağlama: Tel, sürtünmeyi ve kalıp aşınmasını azaltmak için bir yağlayıcı kutusundan (kuru sabun tozu, yağ emülsiyonu veya ıslak yağlayıcı) geçer.
4. Kalıp çizimi: Tel, sertleştirilmiş bir kalıptan (ağır boyutlar için tipik olarak tungsten karbür ve ince tel için çok kristalli elmas (PCD)) çekilir ve kesit alanı geçiş başına %10-30 oranında azaltılır.
5. Ara tavlama (gerekirse): Önemli ölçüde soğuk çalışmanın ardından tel, daha fazla çekmeden önce sünekliği yeniden sağlamak için bir fırında (çelik için 600–900°C) yumuşatılır.
6. Biriktirme: Bitmiş tel, sevkıyat veya sonraki işlemler için kontrollü gerginlikte bobinlere veya makaralara sarılır.

Her kalıp geçişi metali sertleştirerek çekme mukavemetini artırır. Örneğin 2 mm'ye kadar çekilen yüksek karbonlu çelik tel, çekme mukavemetlerine ulaşabilir. 1.800–2.200 MPa — orijinal sıcak haddelenmiş çubuğun 600-900 MPa değerinden çok daha yüksektir.

Tel Çekme Makinesi Nedir?

Tel çekme makinesi, motorlu ırgatlar veya çekme blokları kullanarak teli kontrollü hızlarda bir veya daha fazla kalıptan çekerek çekme işlemini mekanize eden ve otomatikleştiren endüstriyel ekipmandır. Modern makineler, ağır çubuk kırma için kullanılan tek kalıplı boğa bloklarından, 3.000 m/dakikayı aşan hızlarda insan saçından daha ince tel üretebilen 25 kalıplı sürekli ince tel çekme makinelerine kadar çeşitlilik gösterir.

Tel çekme makineleri malzemeye (çelik, bakır, alüminyum), tel çapı aralığına, çekme geçiş sayısına (kalıplara) ve sürücü konfigürasyonuna göre kategorize edilir. Doğru makine tipinin seçilmesi üretkenliği, kablo kalitesini ve enerji tüketimini doğrudan belirler.

Ana Tel Çekme Makinası Çeşitleri

Farklı uygulamalar farklı makine konfigürasyonlarını gerektirir. Aşağıdaki tablo en yaygın türleri özetlemektedir:

Kuru ve Islak Çekme Makineleri

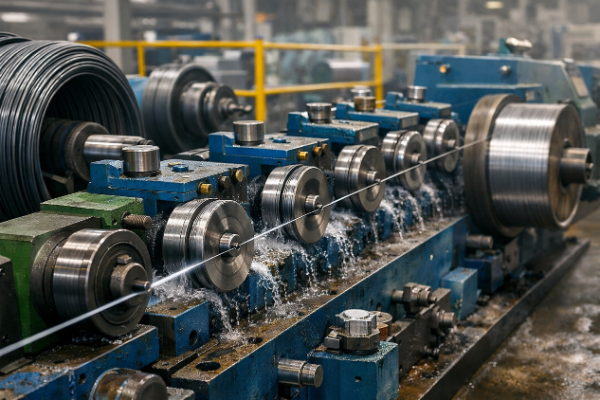

Yağlama yöntemi makineleri iki ana aileye ayırır. Kuru çekme makineleri toz halinde yağlayıcılar (sabun, kireç, boraks) kullanın ve yaklaşık 0,5 mm'ye kadar çelik teller için standarttır. Islak çekme makineleri hem kalıpları hem de ırgatları bir yağ-su emülsiyonuna batırarak üstün soğutma ve kalıp ömrü ile çok yüksek hızlarda ince ve ultra ince tel çekme olanağı sağlar.

Tel Çekme Makinesinin Temel Bileşenleri

Makinenin anatomisini anlamak, operatörlerin sorunları gidermesine ve performansı optimize etmesine yardımcı olur:

• Çizim kalıbı: Çekirdek alet, çelik bir kasaya monte edilmiş bir uçtur (tungsten karbür veya PCD elmas). Kalıp geometrisi (yaklaşma açısı tipik olarak 6–15°, rulman uzunluğu) deformasyon kalitesini ve kalıp ömrünü belirler.
• Kaptan/blok çizimi: Teli kalıptan çekmek için gerilim uygulayan dönen bir tambur. Çap ve yüzey kalitesi telin sarılmasını ve kaymasını etkiler.
• Ödeme standı: Girişte bobinin çökmesini veya telin bükülmesini önlemek için doğru arka gerilimi koruyarak besleme makarasını tutar ve kontrol eder.
• Yağlama sistemi: Kuru makineler için kalıp kutuları veya ıslak makineler için filtreli devridaimli emülsiyon tankı. Kirlenmiş yağlayıcı yüzey kusurlarına ve telin kopmasına neden olur.
• Alma/biriktirici: Bitmiş teli kontrollü gerginlikte bobinlere veya bobinlere sarar. Hassas geçiş, düzgün katman sarımı sağlar.
• Sürücü sistemi: AC değişken frekanslı sürücüler (VFD'ler), tel kopmasını önlemek için kritik öneme sahip, çoklu çizim blokları arasında hassas ırgat hızı kontrolüne ve hız senkronizasyonuna olanak tanır.
• Soğutma sistemi: Su soğutmalı ırgatlar veya kalıp tutucular, deformasyon ve sürtünmeden kaynaklanan ısıyı dağıtarak tel özelliklerini ve kalıp geometrisini korur.

Tel Çekme Kalıp Tasarımı ve Alan Azaltma

Kalıp tel çekmede en kritik sarf malzemesidir. Geometrisi deformasyon verimliliğini, yüzey kalitesini ve telin mekanik özelliklerini kontrol eder.

Kalıp Bölgeleri

Standart bir çizim kalıbının dört farklı bölgesi vardır:

• Giriş/zil bölgesi: Teli keskin bir temas olmadan kalıba yönlendirir.
• Yaklaşma/indirme bölgesi: Gerçek çap azalmasının meydana geldiği açılı yüzey (tipik olarak çelik için 2α = 12–24° toplam iç açı).
• Yön/arazi bölgesi: Teli nihai çapa göre boyutlandıran ve yuvarlaklığı artıran kısa bir paralel bölüm. Tipik uzunluk çıkış çapının %25-35'idir.
• Çıkış/geri tahliye bölgesi: Çıkışta telin çizilmesini önler ve yağlama filminin çıkarılmasını kolaylaştırır.

Geçiş Başına Alan Azaltma

Alan küçültme (r) şu şekilde hesaplanır: r = (A₀ − A₁) / A₀ × %100 , burada A₀ giriş kesitidir ve A₁ çıkış kesitidir. Tipik değerler şunlardır:

• Yumuşak bakır ve alüminyum: Geçiş başına %20–35
• Düşük karbonlu çelik: Geçiş başına %15–25
• Yüksek karbonlu veya paslanmaz çelik: Geçiş başına %10–18
• Ultra ince tel (değerli metaller): Geçiş başına %5-12

Geçiş başına aşırı azaltma, özellikle yüksek karbonlu malzemelerde merkezde patlama kusurları ve tel kopması riskini artırır.

Tel Çekme Makinası Hızı ve Üretim Verimi

Makine hızı hem verimliliği hem de tel kalitesini etkileyen en önemli parametrelerden biridir. Çekme hızı malzemeye ve tel boyutuna bağlı olarak büyük ölçüde değişir:

Yüksek hızlı makineler, tutarlı kaliteyi korumak için orantılı olarak gelişmiş yağlama, soğutma ve kalıp malzemeleri gerektirir. Yeterli soğutma olmadan hızı yalnızca %20 artırmak, kalıp sıcaklığını 80–120°C artırabilir , hızla hızlanan aşınma.

Yaygın Tel Çekme Kusurları ve Bunların Önlenmesi

Bakımı iyi yapılmış makineler bile proses parametrelerinin değişmesi halinde hatalı tel üretebilir. Kusurun tanınması, düzeltici eylemi hızlandırır:

• Tel kırılması: Çoğunlukla geçiş başına aşırı redüksiyon, aşınmış veya yanlış boyutlandırılmış kalıplar, gelen çubuktaki yüzey dikişleri veya yetersiz yağlamadan kaynaklanır. Ton başına 1 kırılmanın üzerindeki kırılma oranı sistemik bir soruna işaret eder.
• Çap değişimi (ovallik): Aşınmış kalıp yatak bölgesi, eşit olmayan bocurgat gerilimi veya titreşimden kaynaklanır. Ovalliği %0,5'in üzerinde olan bakır mıknatıs teli motorlarda izolasyon hatalarına neden olur.
• Yüzey çizikleri ve dikişler: Kalıp çentikleri, kirlenmiş yağlayıcı veya kalıp kutusundaki kalıntılardan kaynaklanır. Paslanmaz çelik ve tıbbi sınıf teller için kritiktir.
• Merkez patlamaları (Şevron çatlakları): Düşük redüksiyonla birlikte yüksek kalıp açılarının neden olduğu yüzeyde görünmeyen iç kırıklar. Öngerilmeli beton tellerde özellikle tehlikelidir.
• Artık gerilim çatlaması: Ara tavlama olmadan aşırı soğuk işlem, çekme sonrasında bobinlerde gecikmeli çatlamaya neden olan yüksek iç gerilimler yaratır.

Tel Çekme Makinelerinde Yaygın Olarak İşlenen Malzemeler

Tel çekme makineleri, her biri farklı zorluklara sahip olan geniş bir metal yelpazesini işler:

• Düşük karbonlu çelik (≤%0,10 C): Çivi, ağ, dikenli tel ve genel mühendislik için kullanılır. Yüksek süneklik, geçiş başına büyük azalmalara olanak tanır.
• Yüksek karbonlu çelik (%0,60–0,95 C): Yay teli, lastik boncuğu, PC ipliği ve halatlar için kullanılır. Gerekli mikro yapıyı elde etmek için çizimden önce patentlemenin (ısıl işlem) sıkı kontrolünü gerektirir.
• Paslanmaz çelik: İş çok hızlı bir şekilde sertleşir; sık sık tavlama ve özel yağlayıcılar (klorlu yağlar veya oksalat kaplama) gerektirir.
• Bakır ve bakır alaşımları: Dünya çapında en yüksek hacimli demir dışı çekilmiş tel. Yumuşak bakır, orta dereceli indirgemeler için geçişler arası tavlama gerektirmez ancak elektrik kaliteleri için iletkenliği korumak için tavlanmalıdır.
• Alüminyum ve alüminyum alaşımları: Havai enerji hatları (AAC, AAAC, ACSR iletkenleri) ve bina telleri için çizilmiştir. Düşük mukavemet, daha yumuşak kalıp açıları ve dikkatli gerginlik kontrolü gerektirir.
• Tungsten ve molibden: Lamba filamanları ve yüksek sıcaklık uygulamaları için çizilmiştir; yüksek sıcaklıkta çekme ve elmas kalıplar gerektirir.

Tel Çekme Makinesi Seçimi: Değerlendirilmesi Gereken Temel Faktörler

Bir tel çekme makinesinin satın alınması veya belirtilmesi, eşleşen çap aralığından daha fazlasını içerir. Taahhüt etmeden önce bu parametreleri dikkatlice değerlendirin:

• Maksimum çekme kuvveti (kN): İlk kalıp çıkışında tel kesitinin akma dayanımını aşmalıdır. Küçük boyutlu makineler yük altında kabloyu kırar veya durur.
• Çizim geçiş sayısı: Daha fazla geçiş, daha ince nihai çapa ve kalıp başına işin daha iyi dağılımına olanak tanır, ancak makine ayak izini ve sermaye maliyetini artırır.
• Sürücü tipi ve kontrolü: VFD kontrollü AC sürücüler sorunsuz hız artışı ve senkronizasyon sağlar. Daha eski kaymalı kavrama sistemleri, ince telleri kıran gerilim sivri uçlarına eğilimlidir.
• Soğutma kapasitesi: Irgat soğutmasının ve yağlayıcı soğutmanın, sıcaklıkları maksimum üretim hızında sınırlar dahilinde tutabildiğini doğrulayın.
• Kalıp değiştirme zamanı: 10 m/s hızla 3 mm çelik tel üreten çok kalıplı bir makinede, 10 dakikalık kalıp değişimi kabaca şu anlama gelir: 6.000 m üretim kaybı . Hızlı değiştirilebilen kalıp tutucular arıza süresini önemli ölçüde azaltır.
• Otomasyon ve izleme: Modern makineler, kopmaları ve parametre sapmalarını gerçek zamanlı olarak tespit eden lazer çap ölçüm cihazları, gerginlik sensörleri ve PLC kontrollerini içerir ve manuel olarak izlenen makinelere kıyasla hurda oranlarını %15-30 oranında azaltır.

Tel Çekme ve Diğer Metal Şekillendirme Prosesleri

Tel çekme bazen ilgili işlemlerle karıştırılmaktadır. Farklılıkları anlamak, her yöntemin ne zaman uygulandığını netleştirir:

• Tel çekme ve ekstrüzyon: Ekstrüzyonda metal bir kalıptan itilir; çizimde çekilir. Çizim daha iyi boyutsal doğruluk ve iş sertleştirmesi sağlar; Sünek olmayan alaşımlar ve içi boş profiller için ekstrüzyon tercih edilir.
• Tel çekme ve haddeleme: Haddeleme, yassı ürünler ve büyük çubuklar için uygun olan merdaneler arasında sıkıştırmayı kullanır. Kalıp sınırlamanın hassas yuvarlaklık sağladığı yaklaşık 8 mm'nin altındaki yuvarlak tel için çekme tercih edilir.
• Tel çekme ve dövme: Dövme, çapı azaltmak için radyal çekiç darbelerini kullanır; konik ürünler veya kalıp çekme sırasında çekme gerilimine duyarlı malzemeler için tercih edilir.

Dar çap toleransına sahip uzun tel üretmek için (ince bakırda ±0,005 mm'ye ulaşılabilir), Progresif kalıplardan tel çekme, mevcut en verimli ve uygun maliyetli soğuk şekillendirme yöntemi olmaya devam ediyor.
